108 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Entretien et diagnostics
Tests de diagnostic
Tests des interfaces plasma et lève-torche
Tests des Interfaces plasma et lève-torche Exécuter ce test pour vérifier que les interfaces plasma et lève-torche
fonctionnent comme prévu.

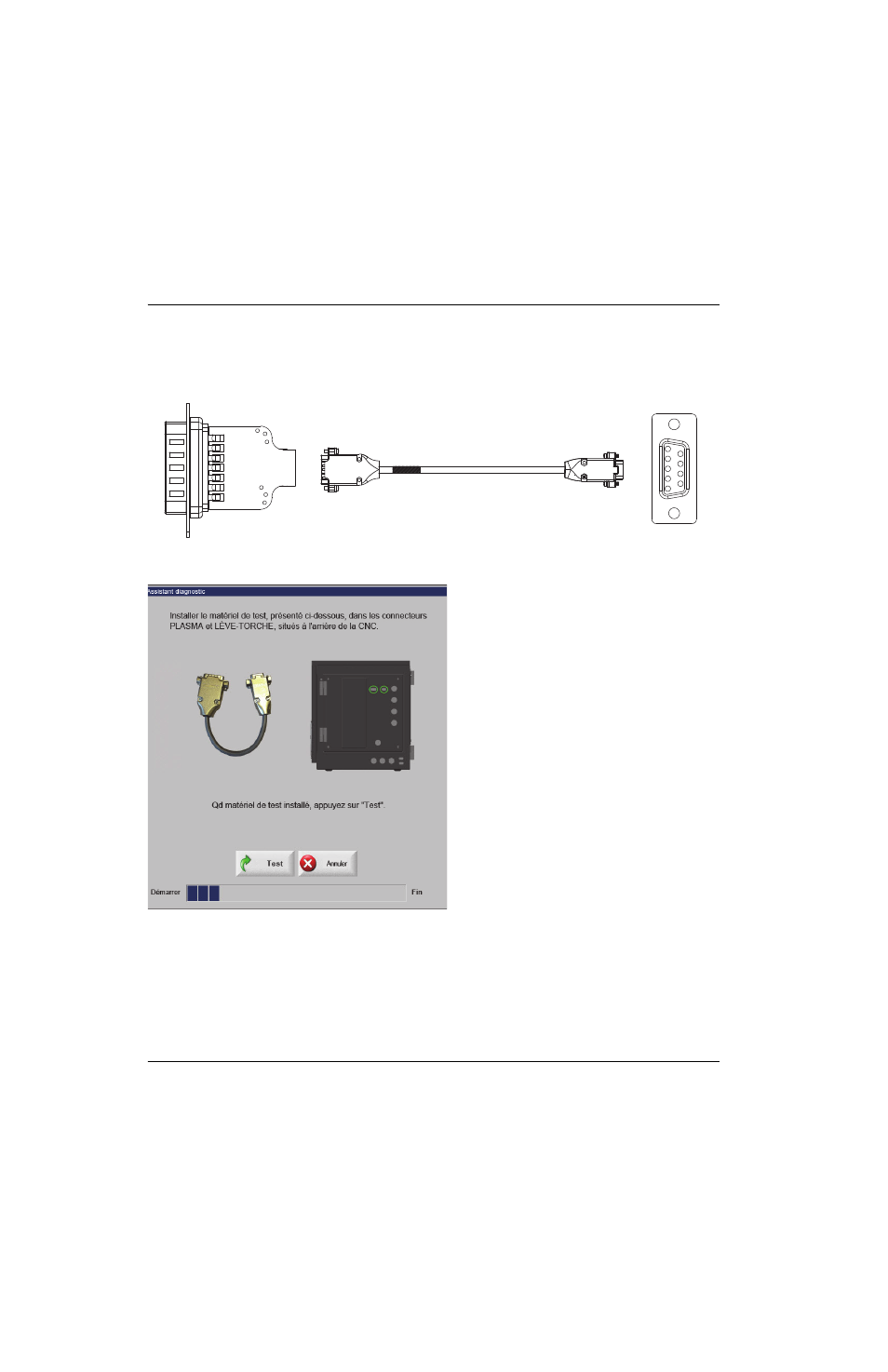

Figure 61 Testeur de l’interface plasma et lève-torche
Pour tester l’interface plasma ou lève-torche :
1. À partir de l’écran de l’interface machine, sélectionner l’interface plasma ou lève-torche à l’arrière de la CNC.
2. Suivre les instructions qui s’affichent à l’écran pour connecter le testeur à l’arrière de la CNC.
3. Appuyer sur Test. Le système affichera un message qui vous informera si le test a réussi.
4. Si le test échoue, remplacer le circuit imprimé du relais d’E/S (141278) ou celui de l’utilitaire et de l’isolation série
(141307).
