Entretien et diagnostics
Circuit imprimé de surtension (141287)
Circuit imprimé de surtension (141287)

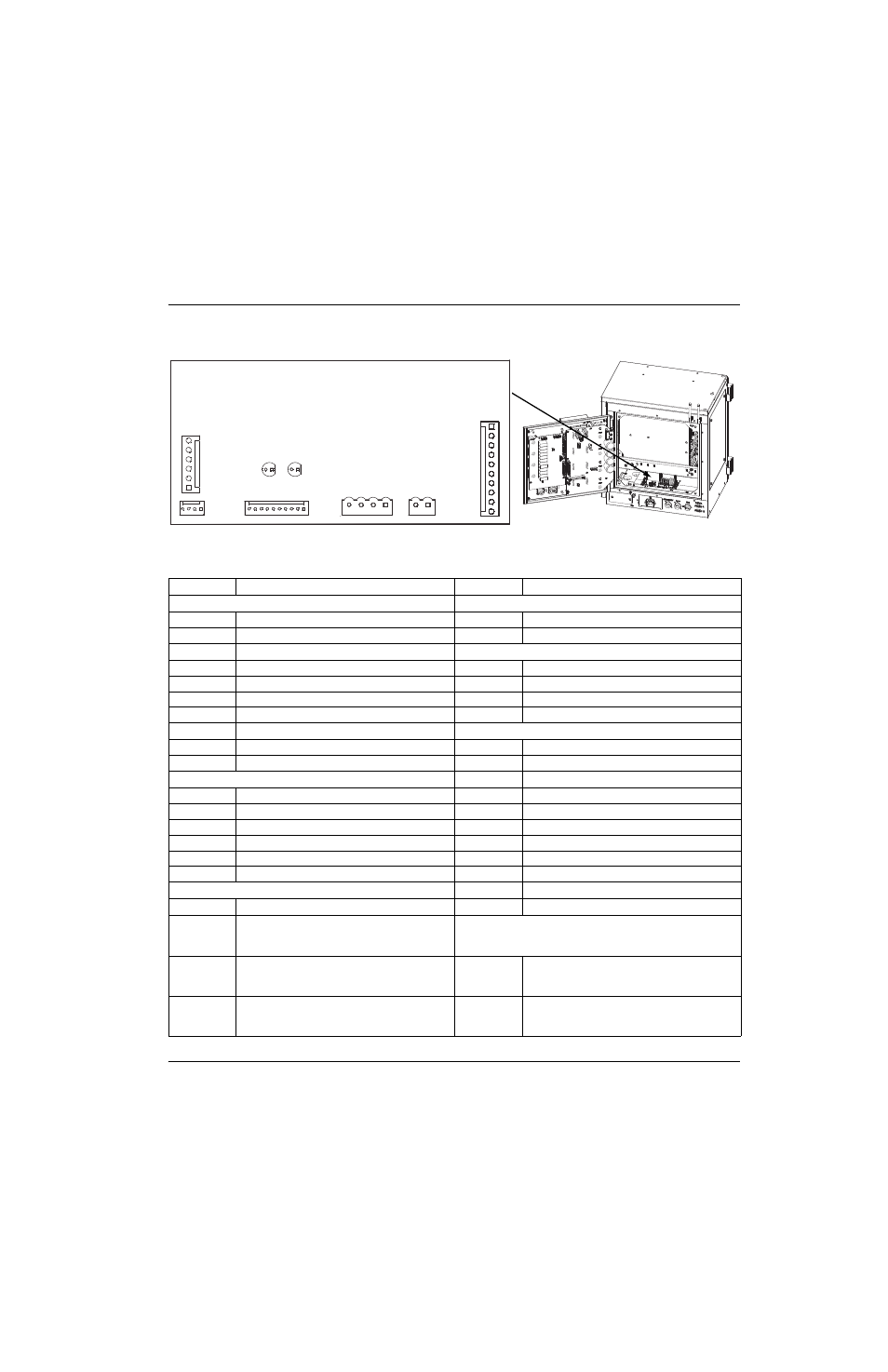

Figure 72 Circuit imprimé de surtension
Tableau 44 Brochage de J1 à J3
N° contact Signal N° contact Signal
J1 J4
1 Ligne 1 1 Ligne 2, neutre
2 Ligne 1 ATX 2 Ligne 1
3 Non connecté J5
4 Non connecté 1 Capteur d’arrêt d’urgence A
5 Non connecté 2 Capteur d’arrêt d’urgence B
6 Non connecté 3 60 V activation A
7 Ligne 2 MOV 4 60 V activation B
8 Terre J6
9 Ligne 1 MOV 1 + 24 V
10 Terre 2 Surveillance arrêt d’urgence 1A
J2 3 Surveillance arrêt d’urgence 1B
1 Masse de sortie 4 Surveillance arrêt d’urgence 2A
2 + 24 V 5 Surveillance arrêt d’urgence 2B
3 Non connecté 6 Bobine de 24 V 1A
4 Non connecté 7 Bobine de 24 V 1B
5 Non connecté 8 Bobine de 24 V 2A
6 Non connecté 9 Bobine de 24 V 2B
J3 10 Masse de sortie
1 Ligne 1 ATX DEL Couleur et état
2 Ligne 2 Les DEL D3 et D4 doivent être allumés pour indiquer que l’arrêt
d’urgence de l’EDGE Pro Ti est satisfait et pour activer le moteur
et les servocommandes.
3 Ligne 1 Source de courant 60 V c.c. D3 De couleur verte. DEL allumée lorsque les
contacts CPC 8 et 9 de l’arrêt d’urgence sont
fermés et le relais LS2 est sous tension.
4 Ligne 2 Source de courant 60 V c.c. D4 De couleur verte. DEL allumée lorsque les
contacts CPC 6 et 7 de l’arrêt d’urgence sont
fermés et le relais LS1 est sous tension.
J2
J5
J6
J3 J4
J1
D3 D4
