Déclenchement sur des formes d'onde
Déclenchement sur les impulsions
4
79
3
ENTER
Sélectionnez « Pulse Width on
A »... pour ouvrir le menu
« T
RIGGER ON P ULSE W IDTH ».
4
ENTER
Sélectionnez l'icône d'impulsion
positive pour réaliser un
déclenchement sur une impulsion
positive, passez ensuite à
Condition :
5
ENTER
Sélectionnez <t, passez ensuite à
Update :
6
ENTER
Sélectionnez On Trigger et
quittez le menu.
L'outil de diagnostic est maintenant prêt à se déclencher
sur des impulsions plus longues qu'une durée
sélectionnable. Observez que le menu Trigger au bas de
l'écran a été adapté pour régler la condition de
l'impulsion :
Pour régler la largeur de l'impulsion à 110 ms, procédez
comme suit :
7
F1
Activez les touches fléchées pour
ajuster la largeur de l'impulsion.
8 Sélectionnez 110 ms.

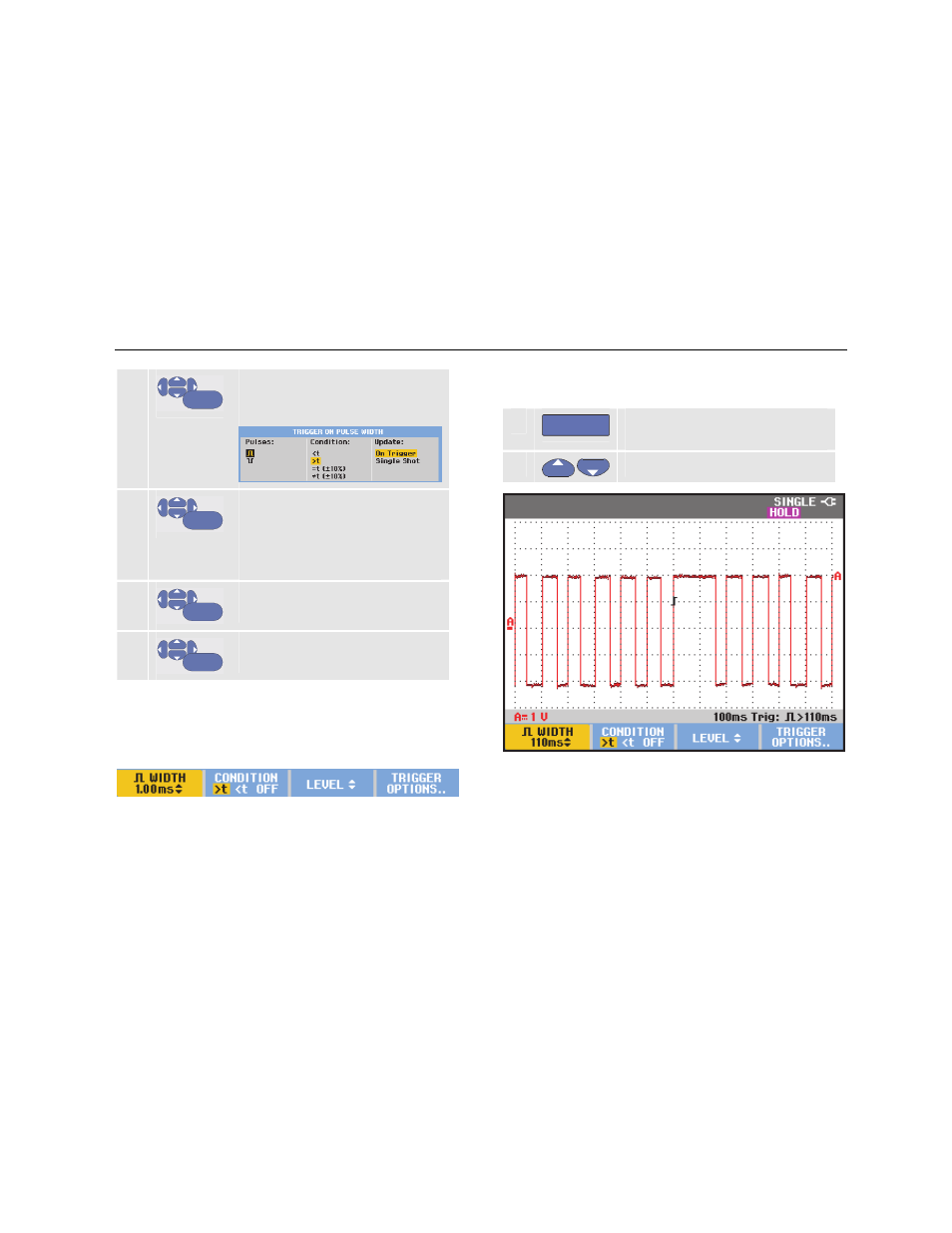

Figure 34. Déclenchement sur les impulsions
manquantes
