Utilisation de l'oscilloscope et du multimètre
Effectuer des mesures automatiques d'oscilloscope
1
23
Effectuer des mesures automatiques
d'oscilloscope
L'outil de diagnostic offre un large choix de mesures
automatiques d'oscilloscope. En plus de la forme d'onde,
vous pouvez afficher quatre relevés numériques :
R ELEVÉ 1 ... 4. Ces relevés peuvent être sélectionnés
indépendamment et les mesures peuvent être effectuées
à la forme d'onde de l'entrée A, de l'entrée B, de l'entrée C
ou de l'entrée D.

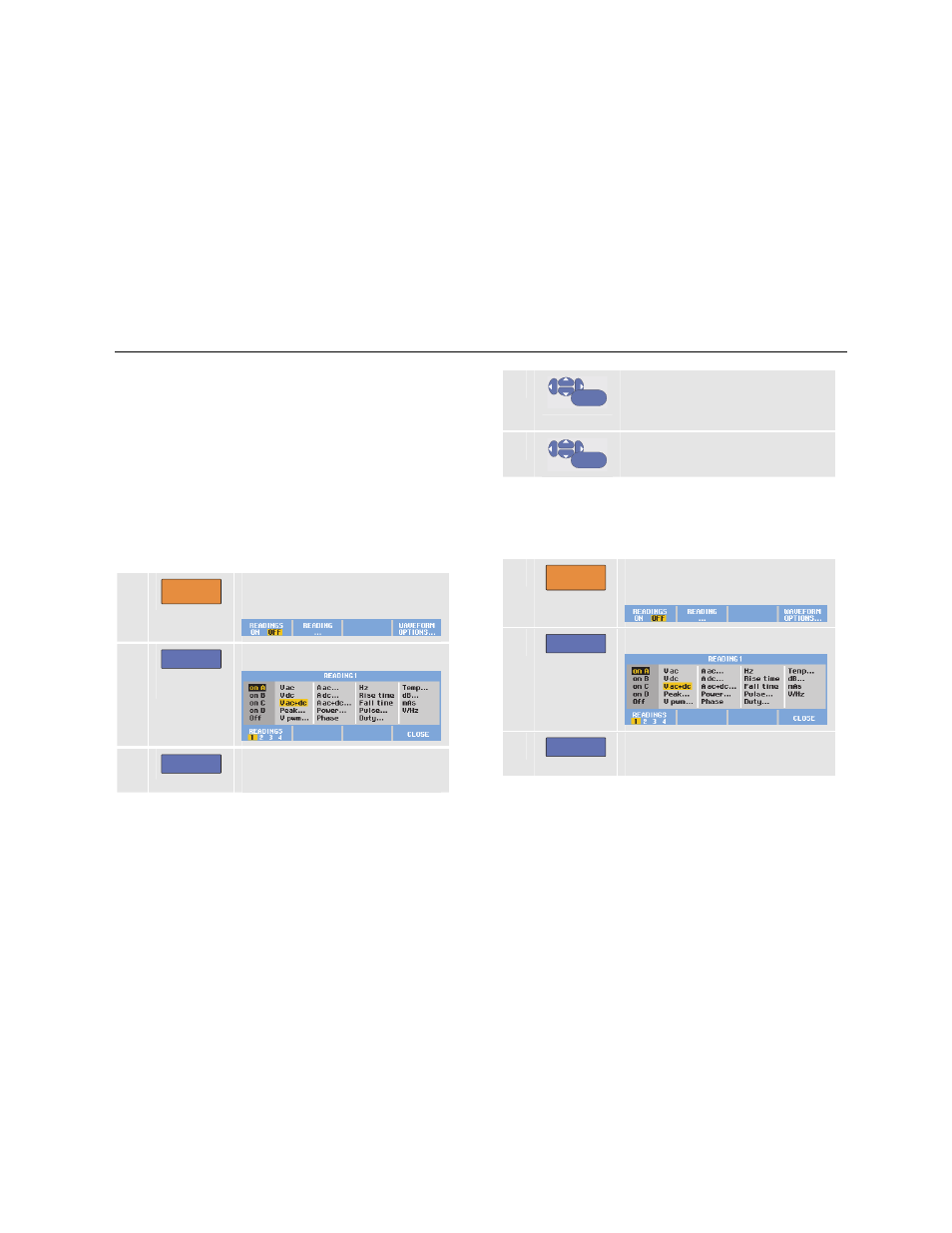

Pour sélectionner une mesure de fréquence pour
l'entrée A, procédez comme suit :
1
SCOPE
Affichez les marquages de touche
SCOPE .
2 F2 Ouvrez le menu READING ...
3 F1 Sélectionnez le numéro du relevé
à afficher, par exemple R
EADING 1
4
ENTER
Sélectionnez on A. Vérifiez que
la surbrillance passe à la mesure
actuelle.
5
ENTER
Sélectionnez la mesure Hz.
Observez que le coin supérieur gauche de l'écran affiche
la mesure Hz. (Voir Figure 8.)
Pour choisir également une mesure crête à crête pour
l'entrée B comme second relevé, procédez comme suit :
1
SCOPE
Affichez les marquages de touche
SCOPE .
2 F2
Ouvrez le menu READING ...
3 F1
Sélectionnez le numéro du relevé
à afficher, par exemple R
EADING 2
