190M Series Medical ScopeMeter
Mode d'emploi
140
MAX. INPUT
VOLTAGE (Vrms)
FREQUENCY (MHz)
0.01 0.02 0.05 0.1 0.2 0.5 1 2 5 10 20 50 100
500
200
100
50
20
10
5
2
1

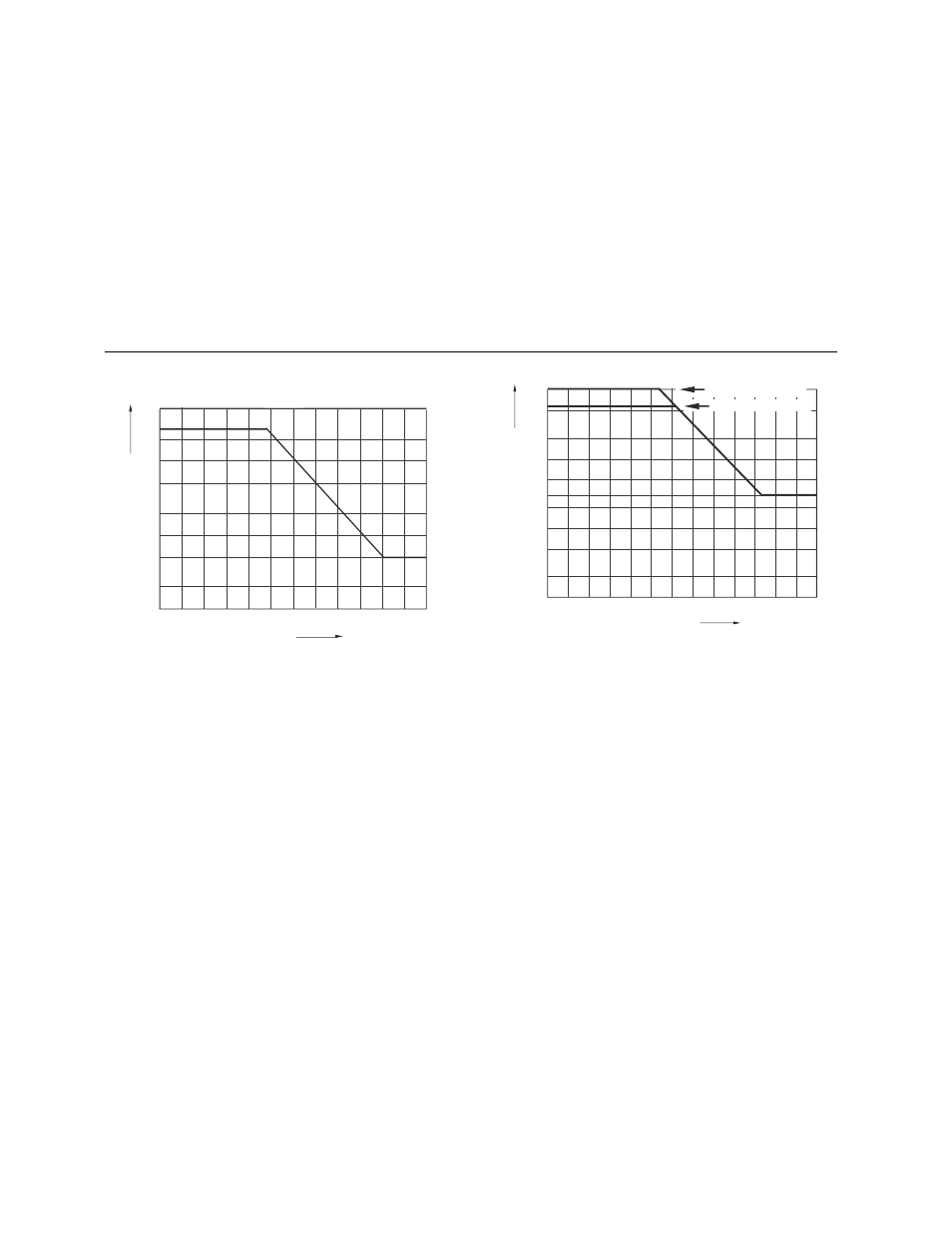

Figure 52. Tension d'entrée max. par rapport à la
fréquence
CAT IV (-502: CAT III)
CAT III (-502: CAT II)
VOLTAGE (Vrms)
FREQUENCY (kHz)
1000
500
200
100
50
30
20
10
5
2
1
0.01 0.02 0.05 0.1 0.2 0.5 1 2 5 10 20 50 100 200
Figure 53. Manipulation sûre : tension maximale entre
les références de l'oscilloscope et entre les références
de l'oscilloscope et la terre.
