Effectuer une mesure de courant – Fluke Biomedical 190M Series Manuel d'utilisation
Page 53

Utilisation de l'oscilloscope et du multimètre
Effectuer des mesures de multimètre (modèle 190M-2)
1
43
La valeur de la résistance est affichée en Ohms. Observez
également que le graphique à barres est affiché. (Voir
Figure 15.)

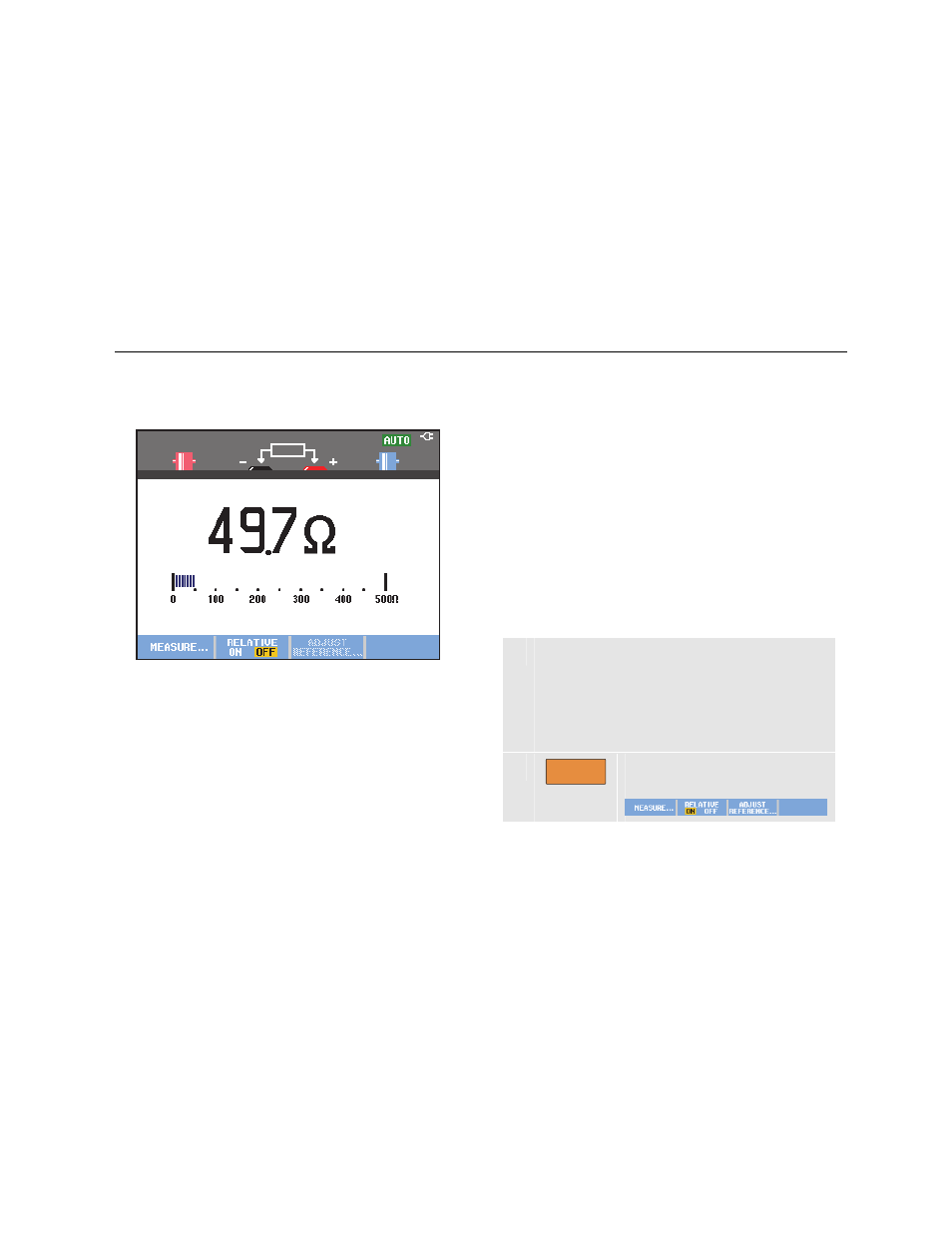

Figure 15. Relevés de la valeur de résistance
Effectuer une mesure de courant
Vous pouvez mesurer le courant tant en mode
oscilloscope qu'en mode multimètre. L'avantage du mode
oscilloscope est que les formes d'onde sont affichées
tandis que vous effectuez les mesures. L'avantage du
mode multimètre est la haute résolution des mesures.
L'exemple suivant explique une mesure type de courant
en mode multimètre.
XW
Avertissement
Lisez attentivement les instructions
concernant la sonde de courant que vous
utilisez.
Pour configurer l'outil de diagnostic, procédez comme
suit :
1
Connectez une sonde de courant (par exemple
Fluke 024-74, en option) des sorties pour douille
banane de 4 mm vers le conducteur à mesurer.
Assurez-vous que les connecteurs de sonde
rouge et noir correspondent aux entrées rouge
et noire pour douilles bananes. (Voir Figure 16.)
2
METER
Affichez les marquages de touche
METER
.
