190M Series Medical ScopeMeter
Mode d'emploi
18

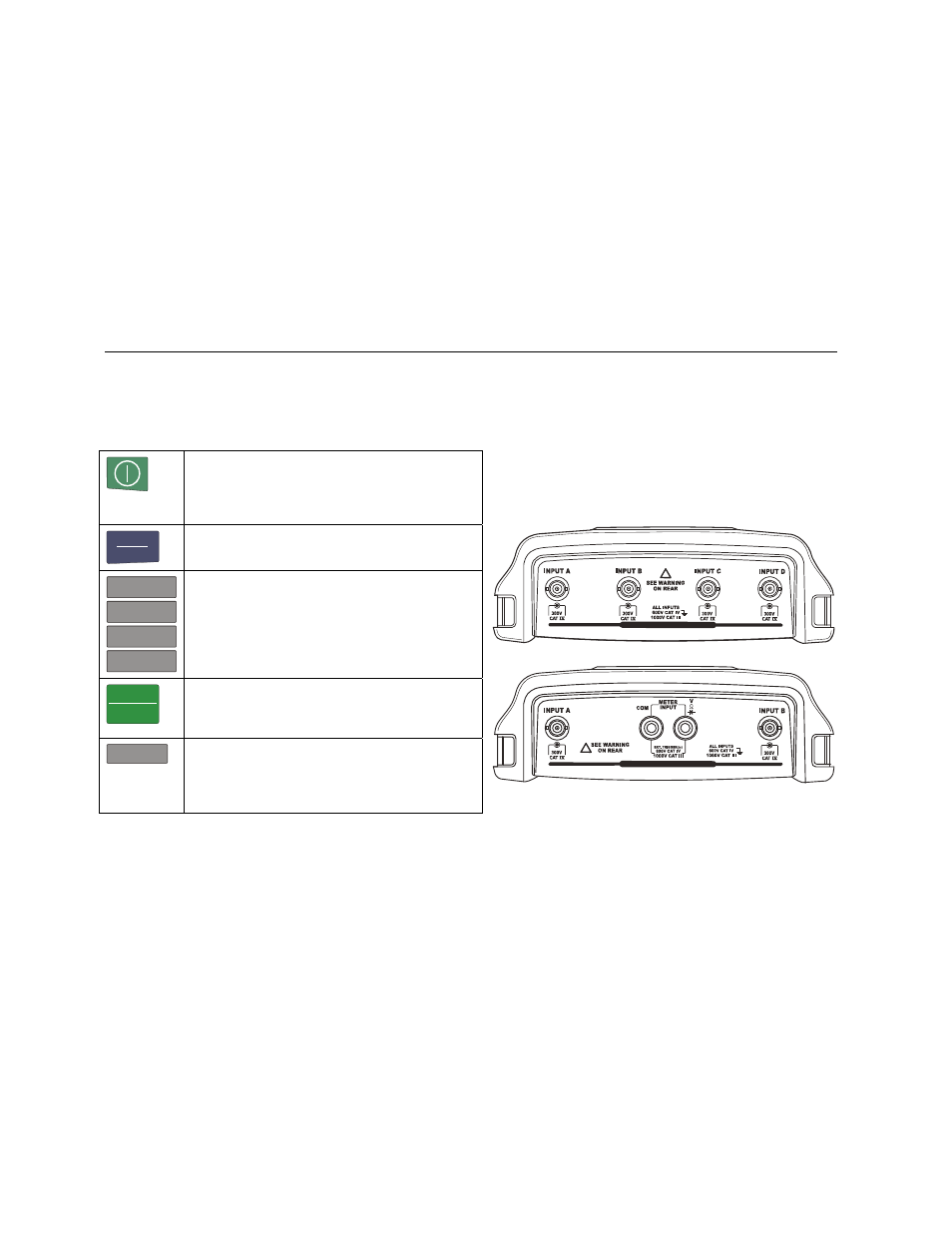

Touches avec éclairage
Certaines touches sont équipées d'un éclairage. Pour des
explications sur la fonction LED, consultez le tableau ci-
dessous.
On :
l'affichage est éteint, l'outil de diagnostic est
en route. Voir le chapitre 6, « Conseils »,
section « Réglage de la minuterie d'affichage
AUTO-Off » (arrêt automatique).
Off :
dans toutes les autres situations
.
HOLD
RUN
On :
la prise de mesure est arrêtée, l'écran est
figé. (HOLD)
Off :
la prise de mesure est en cours. (RUN)
A
B
C
D
On:
les touches RANGE, MOVE UP/DOWN et
F1…F4 s'appliquent aux touches de canaux
lumineuses.
Off : -
MANUAL
AUTO
On:
mode manuel.
Off :
le mode automatique optimise la position, la
gamme, la base de temps et le
déclenchement (Connect-and-View
TM
)
TRIGGER
On : le signal est déclenché.
Off : le signal n'est pas déclenché.
Clignotant :
en attente du déclenchement
« Single Shot » ou « On Trigger » de la mise
à jour de la trace.
Connexions d'entrée
Regardez la partie supérieure de l'outil de diagnostic.
L'outil de diagnostic dispose de quatre entrées signal pour
fiches BNC (modèles 190M-4), ou de deux entrées pour
fiches de sécurité BNC et deux entrées pour douilles
bananes de sécurité de 4 mm (modèles 190M-2).
L'architecture avec entrées isolées permet des mesures
flottantes indépendantes avec chaque entrée.
ALL INPUTS ISOLATED
!
ALL INPUTS ISOLATED
!
Figure 5. Connexions pour la mesure
