Utilisation de l'oscilloscope et du multimètre
Effectuer des mesures automatiques de multimètre (modèle 190M-4)
1
39
Effectuer des mesures automatiques de
multimètre (modèle 190M-4)
L'outil de diagnostic offre un large choix de mesures
automatiques de multimètre. Vous pouvez afficher quatre
grands relevés numériques : R
EADING 1 … 4. Ces relevés
peuvent être sélectionnés indépendamment et les
mesures peuvent être effectuées à la forme d'onde de
l'entrée A, de l'entrée B, de l'entrée C ou de l'entrée D. En
mode MULTIMETRE, les formes d'onde ne sont pas
affichées. Le filtre de réjection 20 kHz HF (voir Utilisation
de formes d'onde
perturbées à la page 32) est toujours
activé en mode MULTIMETRE.

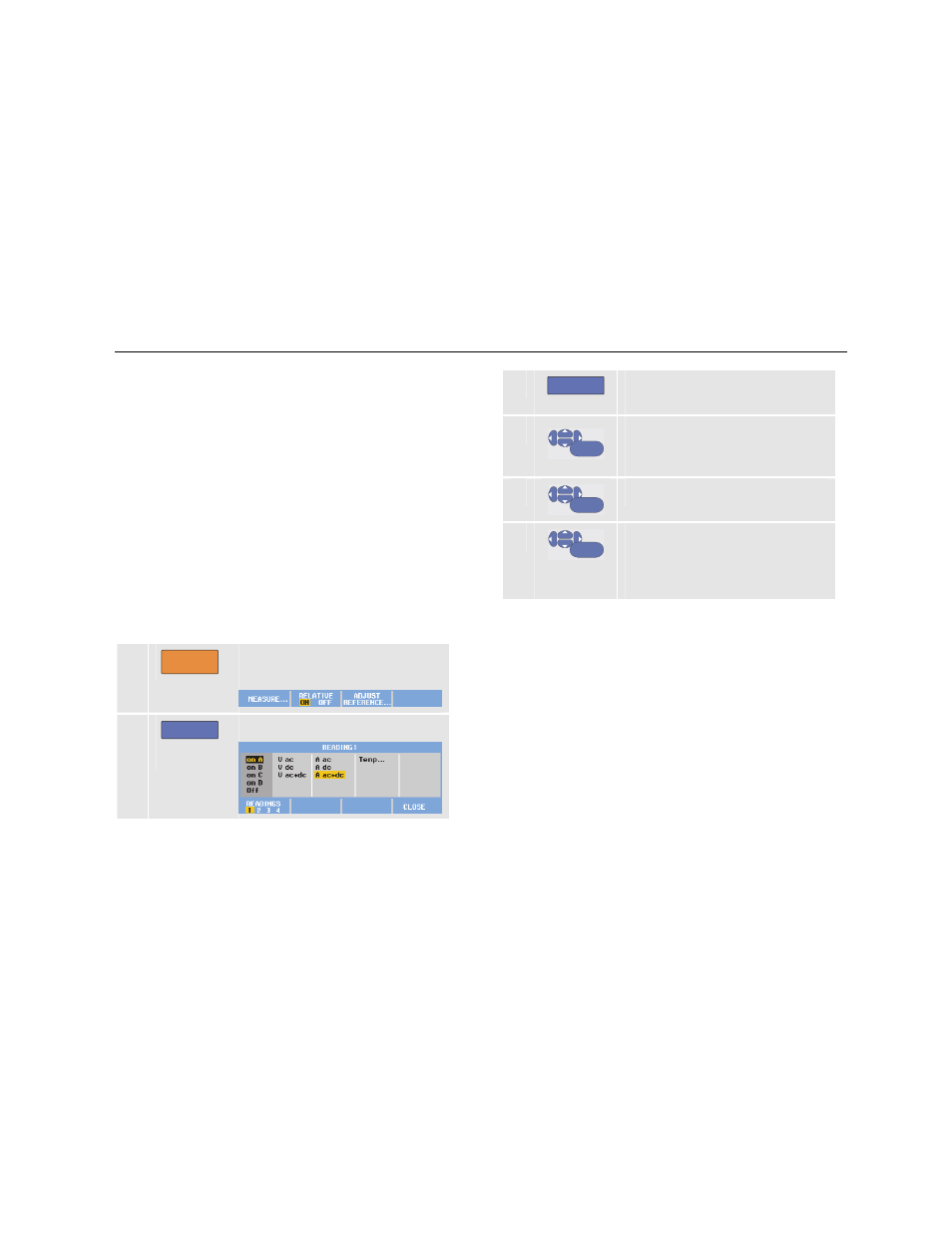

Sélection d'une mesure multimètre
Pour choisir une mesure de courant pour l'entrée A,
procédez comme suit :
1
METER
Affichez les marquages de touche
METER .
2 F1 Ouvrez le menu Reading ... .
3 F1 Sélectionnez le numéro du relevé
à afficher, par exemple
READING 1
4
ENTER
Sélectionnez on A. Vérifiez que la
surbrillance passe à la mesure
actuelle.
5
ENTER
Sélectionnez la mesure A dc….
6
ENTER
Sélectionnez la sensibilité de
sonde de courant correspondant à
la sonde de courant branchée
(voir type de sonde à la page 20).
Vous voyez apparaître un écran semblable à celui-ci
Figure 12.
