Utilisation de l'oscilloscope et du multimètre
Acquisition des formes d'onde
1
33
Conseil
Pour supprimer le bruit sans perte de bande
passante, utilisez la fonction de moyenne ou
désactivez Display Glitches.
Utilisation des fonctions mathématiques +, -, x,
mode XY
Vous pouvez additionner (+), soustraire (-) ou multiplier (x)
deux formes d'onde. L'outil de diagnostic affiche la forme
d'onde du résultat mathématique ainsi que les formes
d'onde d'origine.
Le mode XY fournit un tracé avec une entrée sur l'axe
vertical et l'autre entrée sur l'axe horizontal.
Les fonctions mathématiques effectuent une opération
point à point sur les formes d'onde concernées.

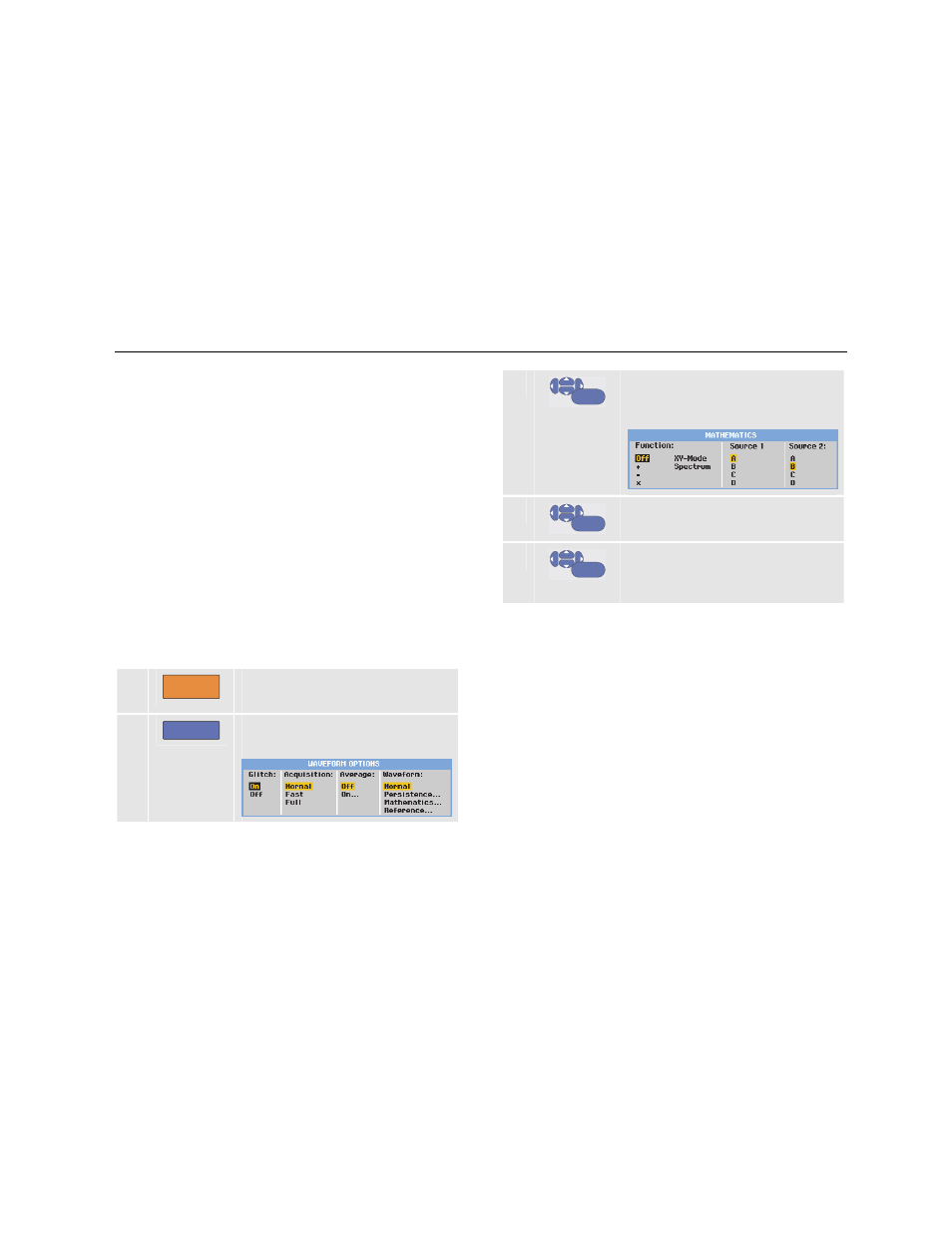

Pour utiliser une fonction mathématique, procédez comme
suit :
1
SCOPE
Affichez les marquages de touche
SCOPE
.
2
F4
Ouvrez le menu
WAVEFORM
OPTIONS
.
3
ENTER
Passez à Waveform: et
sélectionnez Mathematics... pour
ouvrir le menu Mathematics.
4
ENTER
Sélectionnez Function: +, -, x ou
mode XY.
5
ENTER
Sélectionnez la première forme
d'onde :
Source 1 : A, B, C ou D
