Revoir pas à pas
Pour parcourir les derniers écrans d'oscilloscope,
procédez comme suit :
1
REPLAY
A partir du mode oscilloscope,
ouvrez le menu
REPLAY .
Notez que la trace est figée et
que
REPLAY apparaît en haut de
l'écran (voir Figure 23).
2
F1
Parcourez les écrans précédents.
3
F2
Parcourez les écrans suivants.
Observez que le bas de la zone de la forme d'onde affiche
la barre de revue accompagnée d'un numéro d'écran et
d'un horodatage correspondant :

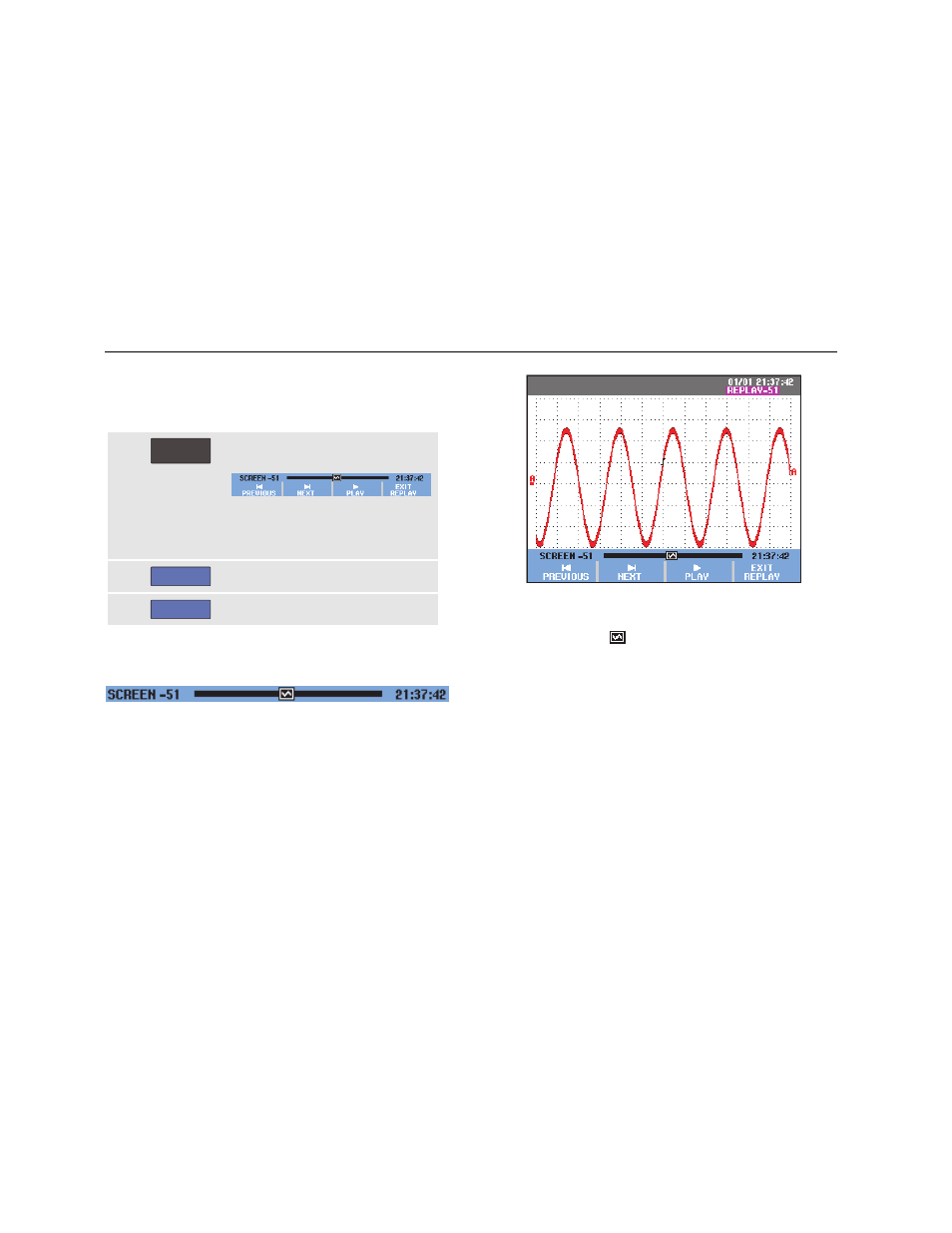

Figure 23. Revoir une forme d'onde
La barre de revue représente les 100 écrans stockés dans
la mémoire. L'icône
représente la figure qui est
affichée à l'écran (dans cet exemple : ÉCRAN -51). Si la
barre est partiellement blanche, la mémoire n'est pas
complètement remplie avec 100 écrans.
A partir de ce point, vous pouvez utiliser les fonctions
Zoom et Cursor pour étudier le signal plus en détail.
