190M Series Medical ScopeMeter
Mode d'emploi
60
Zoomer sur une forme d'onde
Pour obtenir une vue plus détaillée d'une forme d'onde,
vous pouvez effectuer un zoom sur cette forme d'onde en
utilisant la fonction
ZOOM . Pour effectuer un zoom sur une
forme d'onde, procédez comme suit ;
1
ZOOM
Affichez les marquages de touche
ZOOM .
ZOOM apparaît en haut de l'écran
et la forme d'onde est agrandie.
2 Augmentez (diminuez le
temps/div) ou réduisez
(augmentez le temps/div) la
forme d'onde.
3 Faites défiler. Une barre de
position affiche la position de la
partie sur laquelle on a effectué
un zoom par rapport à l'ensemble
de la forme d'onde.
Conseil
Même lorsque les marquages des touches ne
sont pas affichés au bas de l'écran, vous pouvez
toujours utiliser les touches fléchées pour
effectuer un zoom avant ou un zoom arrière.
Vous pouvez également utiliser la touche
s TIME
ns pour effectuer un zoom avant ou un zoom
arrière.

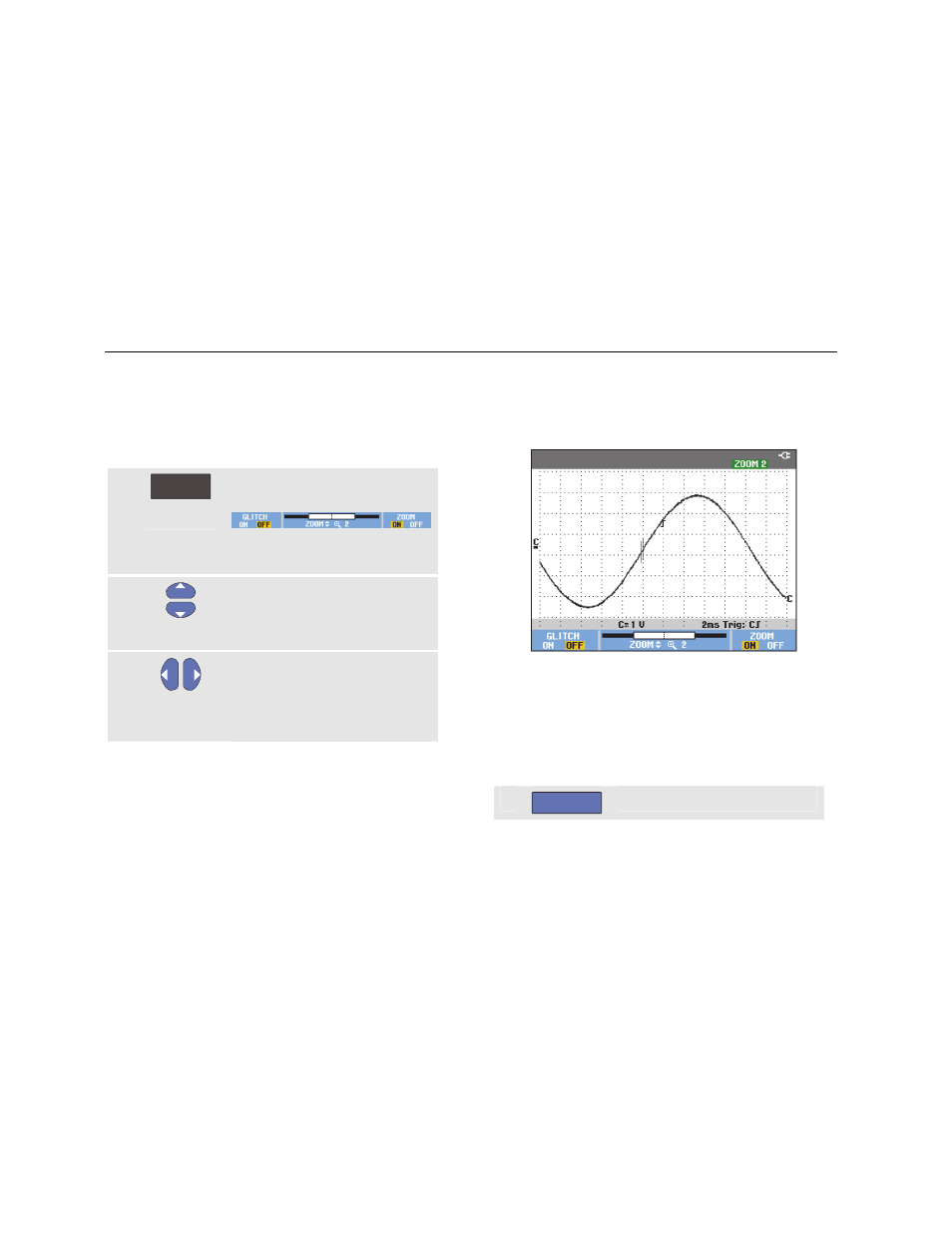

Figure 24. Effectuer un zoom sur une forme d'onde
Notez que la base de la zone de la forme d'onde affiche le
taux du zoom, la barre de position et le temps/div (voir
Figure 24). La gamme du zoom est fonction de la quantité
d'échantillons de données stockés dans la mémoire.
Désactivation de la fonction zoom
4
F4
Désactivez la fonction ZOOM .
