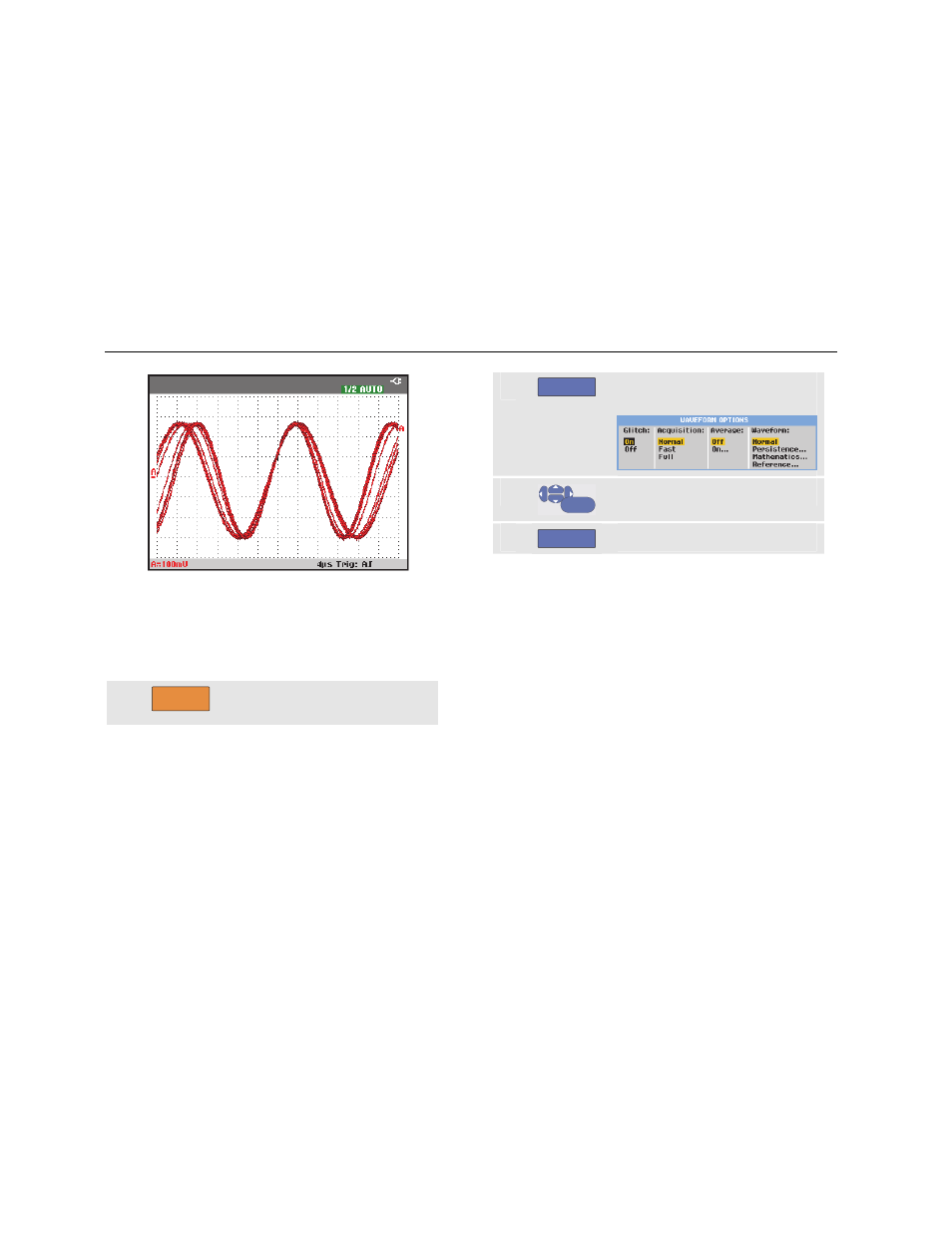

Figure 10. Utilisation de la fonction Persistance pour
observer des signaux dynamiques
Affichage des pointes de tension
Pour capter les déformations sur une forme d'onde
(pointes de tension), procédez comme suit :
1
SCOPE
Affichez les marquages de touche
SCOPE .
2 F4 Ouvrez le menu WAVEFORM
OPTIONS .
3
ENTER
Sélectionnez Glitch: On
4 F4 Quittez le menu.
Vous pouvez utiliser cette fonction pour afficher des
événements (pointes de tension ou autres formes d'onde
asynchrones) de 8 ns (8 nanosecondes, en raison de
l'ADC avec une vitesse d'échantillonnage de 125 MS/s) ou
plus, ou vous pouvez afficher des formes d'onde à
modulation HF.
Si vous sélectionnez la gamme 2 mV/div, la fonction de
détection des pointes de tension est automatiquement
désactivée. Dans la gamme 2 mV/div, vous pouvez régler
la fonction de détection des pointes de tension
manuellement.
