Utilisation de l'oscilloscope et du multimètre
Sélection d'un canal d'entrée
1
21

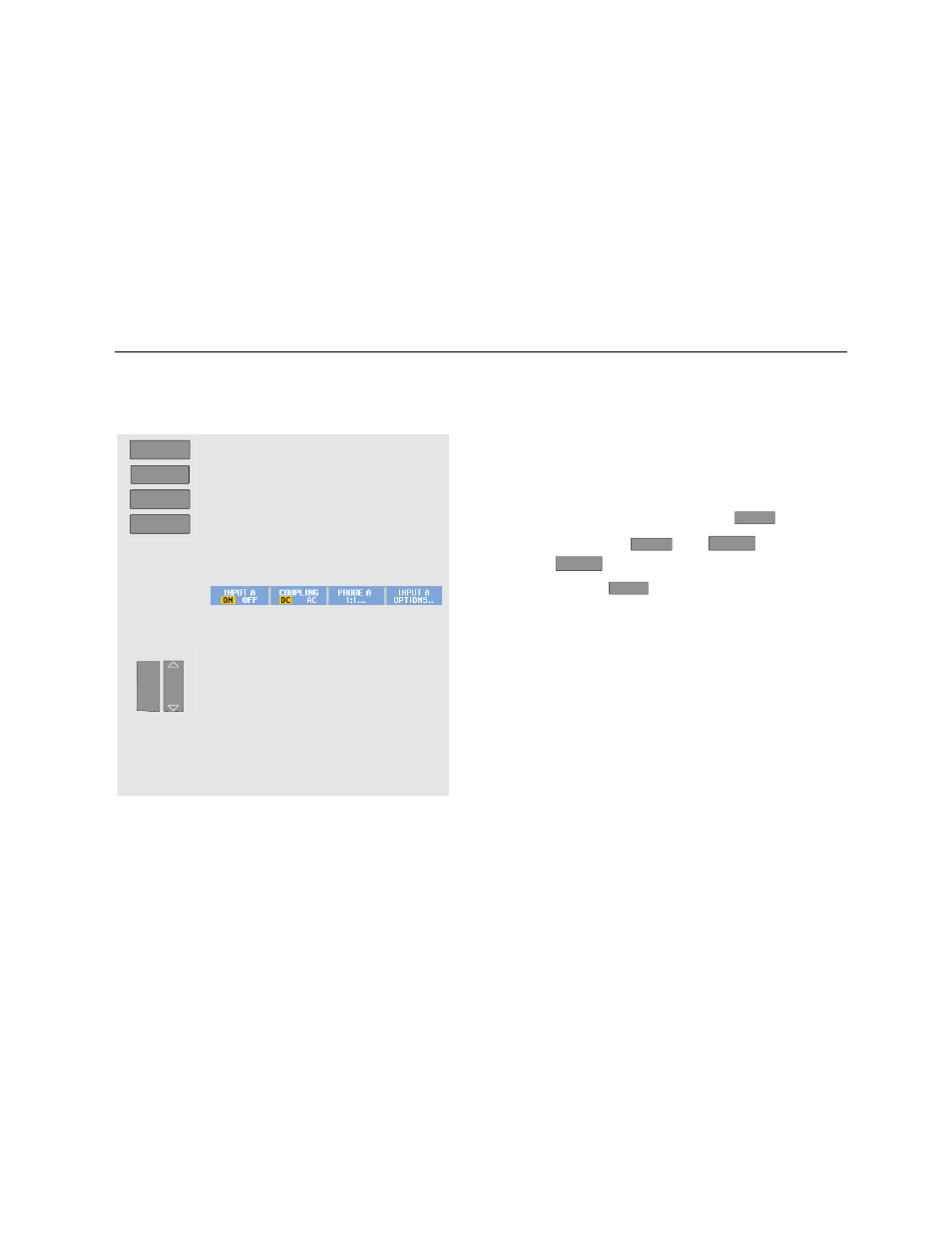

Sélection d'un canal d'entrée
Pour sélectionner un canal d'entrée, procédez comme
suit :
A
B
C
D
Appuyez sur la touche du canal
(A…D) :
- le canal est allumé.
- les marquages des touches F1…F4
apparaissent. Appuyez à nouveau
sur la touche du canal pour allumer
ou éteindre les marquages
(basculement).
- l'éclairage de la touche du canal est
allumé.
mV
V
RANGE MOVE
Si la touche du canal est allumée, les
touches RANGE et MOVE UP/DOWN
sont affectées au canal indiqué.
Pour affecter les touches RANGE et
MOVE UP/DOWN à des canaux
multiples, maintenez la touche du
canal enfoncée tout en appuyant sur
une autre touche de canal.
Conseil
Pour régler des canaux multiples sur la même
gamme (V/div) comme, par exemple, l'entrée A,
procédez comme suit :
− Sélectionnez la fonction de mesure, le
réglage de la sonde et les options d'entrée
de l'entrée A pour tous les canaux concernés
− maintenez la touche enfoncée A
− appuyez sur B et/ou C et/ou
D
− relâchez A
Vérifiez que toutes les touches sur lesquelles
vous avez appuyé sont maintenant allumées. Les
touches MOVE UP/DOWN et RANGE mV/V
s'appliquent à tous les canaux d'entrée
concernés.
