Déclenchement sur des formes d'onde
Déclenchement sur les impulsions
4
77
4
ENTER

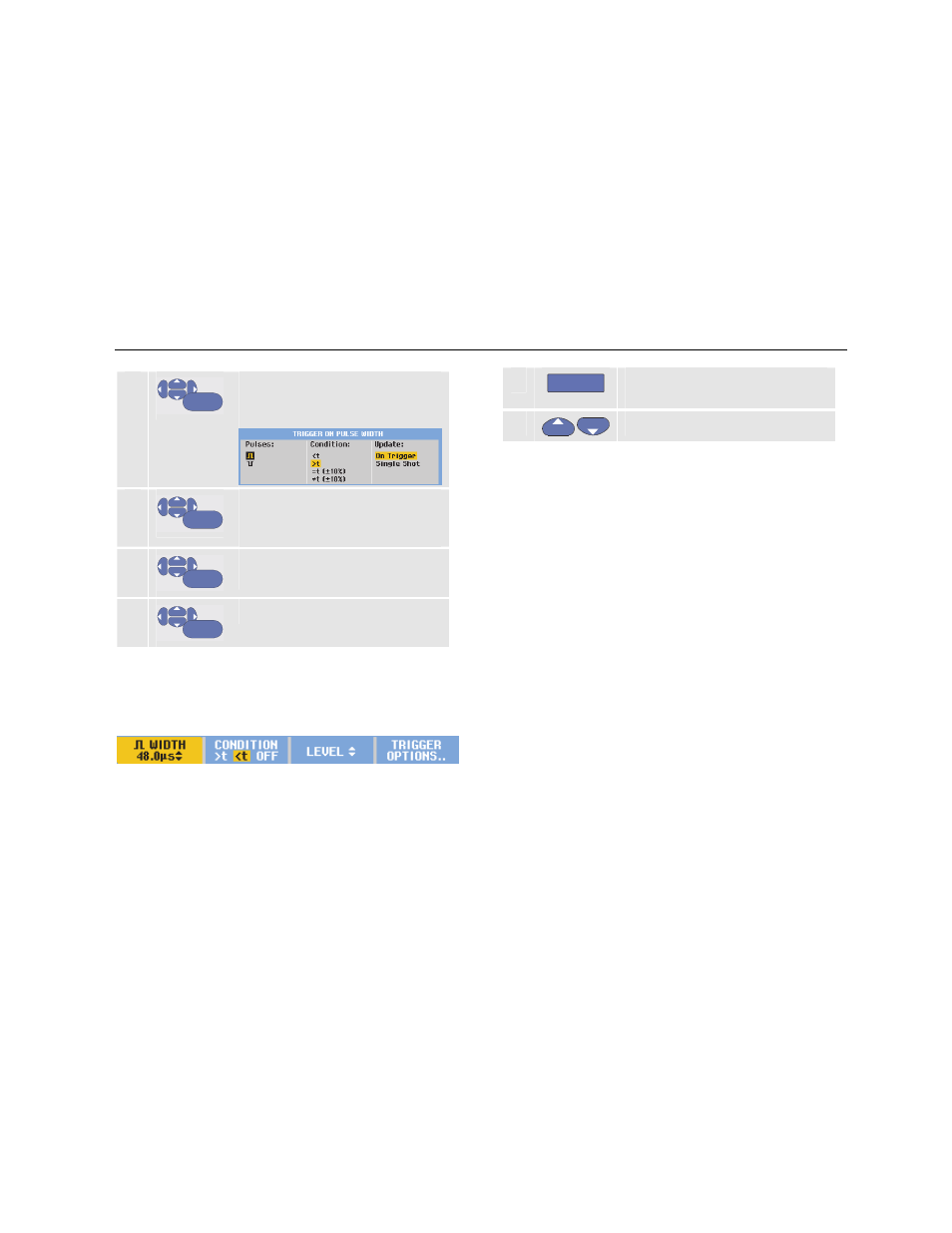

Sélectionnez « Pulse Width on
A »... pour ouvrir le menu
« Trigger on Pulse Width ».
5
ENTER
Sélectionnez l'icône de l'impulsion
positive, passez ensuite à
Condition.
6
ENTER
Sélectionnez <t, passez ensuite à
Update.
7
ENTER
Sélectionnez On Trigger.
L'outil de diagnostic est maintenant préparé pour
déclencher uniquement sur des impulsions étroites.
Observez que les marquages de la touche Trigger au bas
de l'écran ont été adaptés pour régler les conditions
d'impulsion :
Pour régler la largeur d'impulsion à 5 ms, procédez
comme suit :
8
F1
Activez les touches fléchées pour
ajuster la largeur de l'impulsion.
9
Sélectionnez 5 ms.
Toutes les impulsions positives étroites inférieures à 5 ms
sont maintenant affichées à l'écran. (Voir Figure 33).
Conseil
L'outil de diagnostic stocke tous les écrans
déclenchés dans la mémoire de revue. Par
exemple, si vous réglez votre déclenchement
pour des pointes de tension, vous pourrez capter
100 pointes de tension avec horodatage. Utilisez
la touche
REPLAY
pour observer toutes les
pointes de tension stockées.
