190M Series Medical ScopeMeter
Mode d'emploi
74

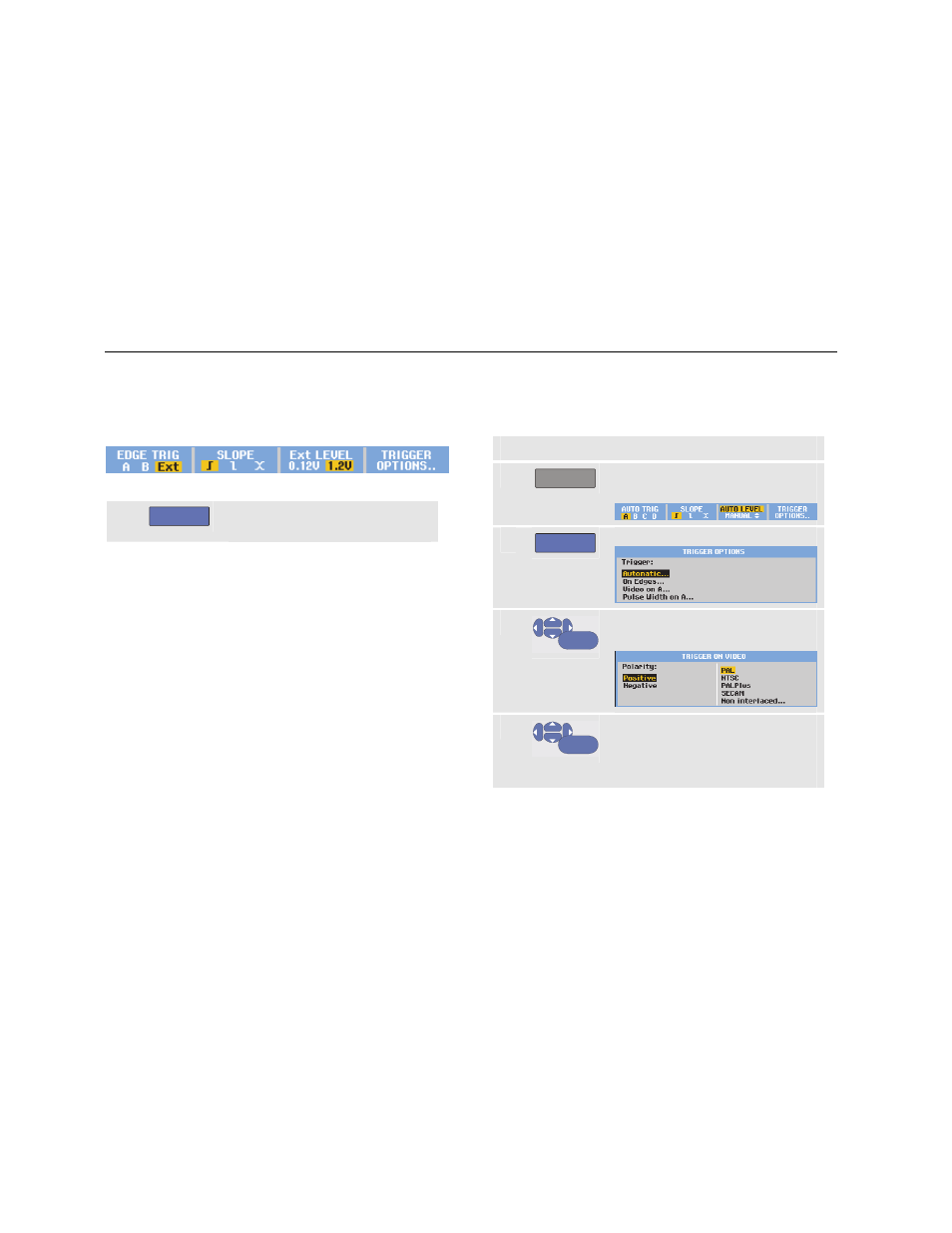

Observez que les marquages de touche au bas de l'écran
ont été adaptés pour permettre la sélection de deux
niveaux différents de déclenchement externe : 0,12 V et
1,2 V :
4
F3
Sélectionnez 1,2 V sous le
marquage Ext LEVEL.
A partir de ce point, le niveau de déclenchement est fixe et
compatible avec des signaux logiques.
Déclenchement sur des signaux vidéo
Pour déclencher sur un signal vidéo, sélectionnez tout
d'abord la norme du signal vidéo que vous allez mesurer :
1 Appliquez un signal vidéo à l'entrée A rouge.
2
TRIGGER
Affichez les marquages de touche
TRIGGER (déclenchement).
3
F4
Ouvrez le menu Trigger Options.
4
ENTER
Sélectionnez Video on A pour
ouvrir le menu
TRIGGER ON VIDEO .
5
ENTER
Sélectionnez la polarité positive
du signal pour les signaux vidéo
avec des impulsions sync. à pente
négative.
