Utilisation de l'oscilloscope et du multimètre
Utiliser les fonctions Moyenne, Persistance et Capture des pointes de tension
1
27

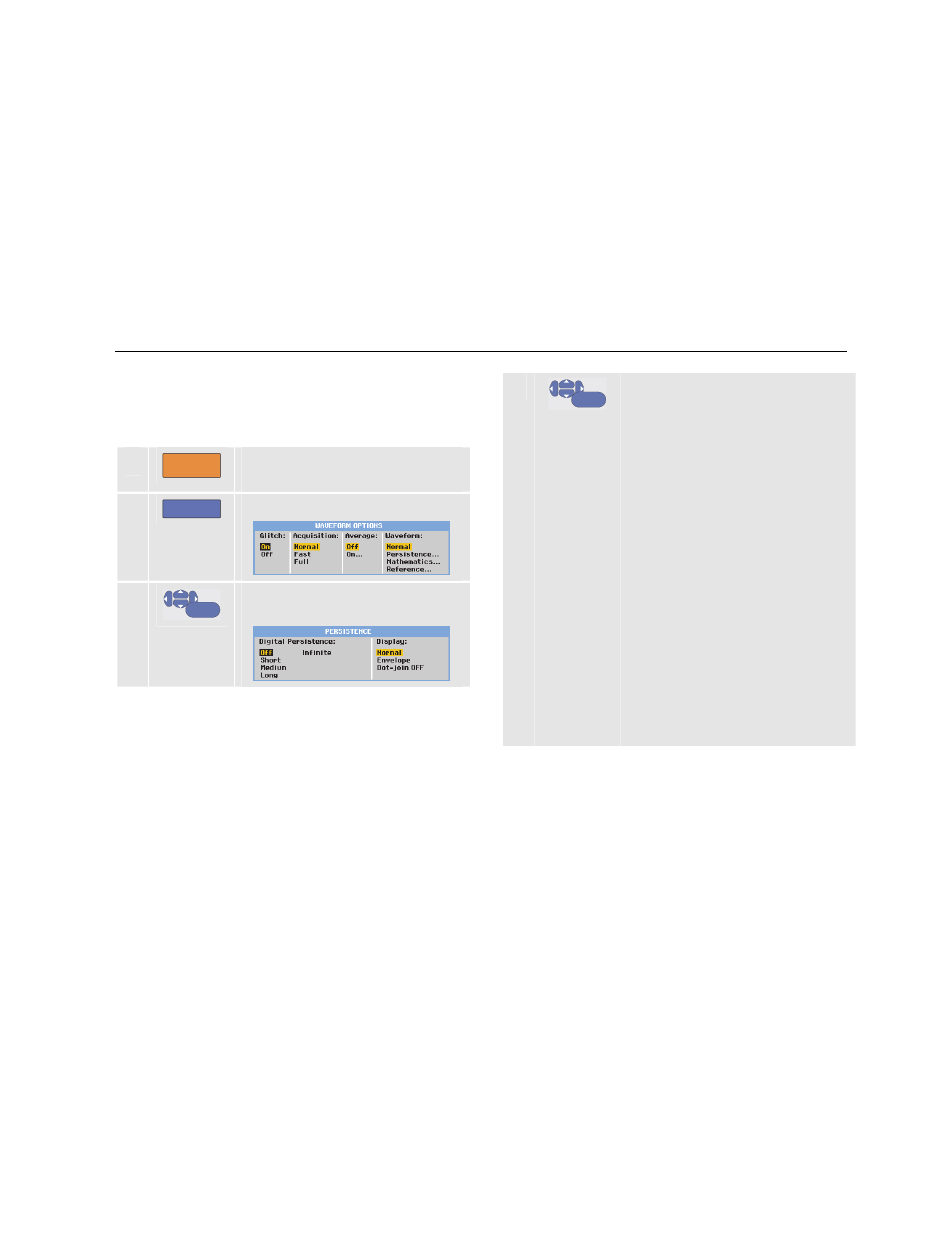

Utilisation des fonctions Persistance, Enveloppe
et « Dot-Join » pour afficher les formes d'onde
Vous pouvez utiliser la fonction Persistance pour observer
les signaux dynamiques.
1
SCOPE
Affichez les marquages de touche
SCOPE .
2 F4 Ouvrez le menu WAVEFORM OPTIONS .
3
ENTER
Passez à Waveform : et ouvrez le
menu Persistence... .
4
ENTER
Sélectionnez Digital Persistence :
Short, Medium, Long ou Infinite
pour observer les formes d'onde
dynamiques comme sur un
oscilloscope analogique.
Sélectionnez Digital Persistence:
Off, Display:Envelope pour afficher
les limites supérieures et inférieures
des formes d'onde dynamiques
(mode Enveloppe).
Sélectionnez Display:Dot-join: Off
pour afficher uniquement les
échantillons mesurés. La fonction
« Dot join » désactivée peut être
utile, notamment lorsque vous
mesurez des signaux modulés ou
des signaux vidéo.
Sélectionnez pour
désactiverDisplay:Normalurn the
envelope mode off and the dot-join
function on.
