Fluke Biomedical 190M Series Manuel d'utilisation
Page 45

Utilisation de l'oscilloscope et du multimètre
Acquisition des formes d'onde
1
35
3
ENTER

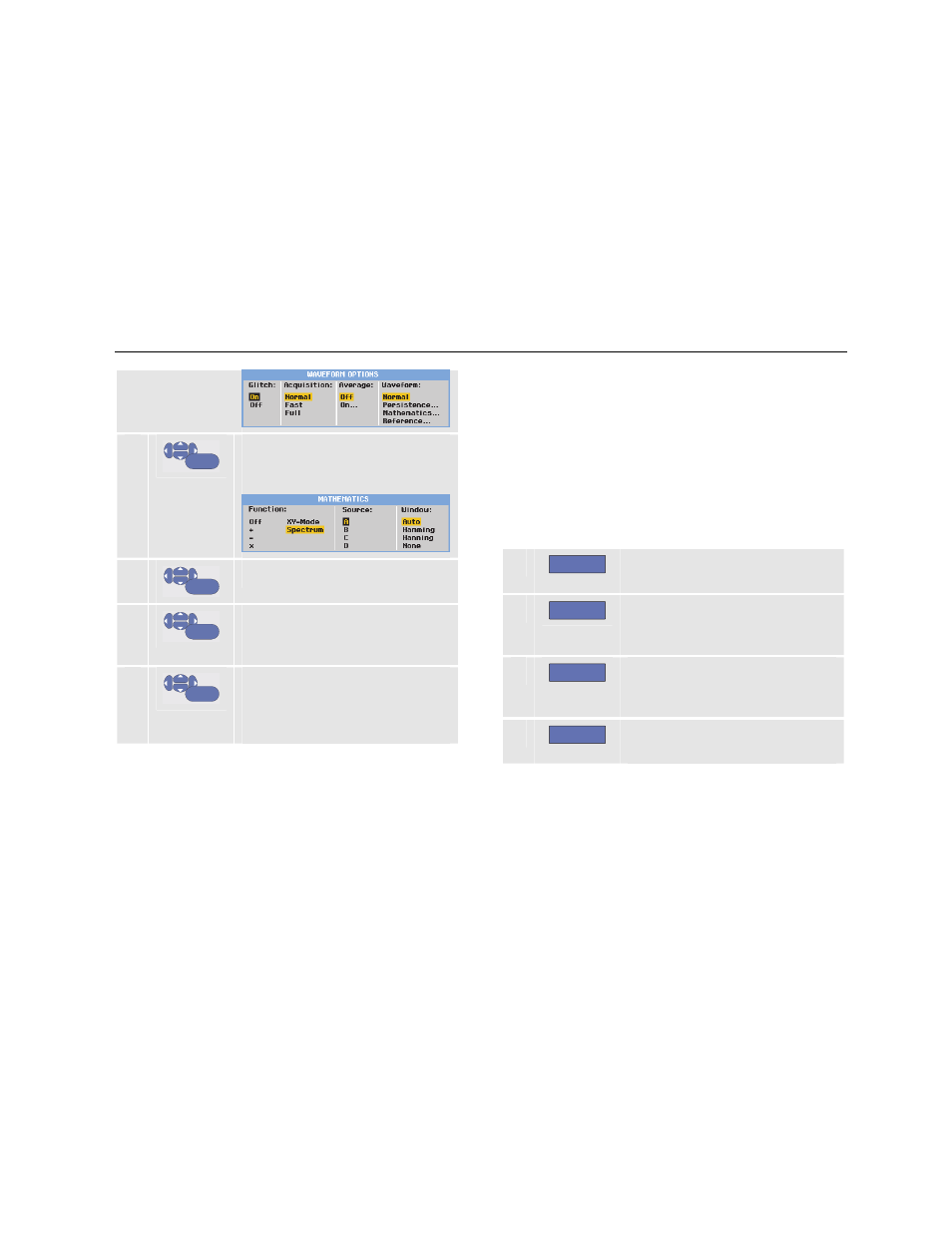

Passez à Waveform: et
sélectionnezMathematics... pour
ouvrir le menu Mathematics.
4
ENTER
Sélectionnez Function: Spectrum.
5
ENTER
Sélectionnez la forme d'onde
source pour le spectre : Source :
A, B, C ou D
6
ENTER
Sélectionnez Window: Auto (pour
le fenêtrage automatique),
Hanning, Hamming, ou Aucun
(pour aucun fenêtrage).
Vous voyez apparaître un écran comme celui-ci Figure 11.
Notez qu'en haut à droite de l'écran est affiché
SPECTRUM.
Si LOW AMPL (amplitude basse) est affiché, aucune
mesure de spectre n'est possible puisque l'amplitude de la
forme d'onde est trop basse.
Si WRONG TB (mauvaise base de temps) est affiché, le
réglage de la base de temps ne permet pas à l'outil de
diagnostic d'afficher un résultat FFT. La base de temps
est soit trop lente, ce qui peut causer un repliement de
spectre, soit trop rapide, ce qui donne moins d'une
période de signal à l'écran.
7
F1
Réalisez une analyse spectrale sur
la trace A, B, C ou D.
8
F2
Réglez l'échelle d'amplitude
horizontale sur linéaire ou
logarithmique.
9
F3
Réglez l'échelle d'amplitude
verticale sur linéaire ou
logarithmique.
10
F4
Allumez/éteignez la fonction
Spectre (fonction de basculement).
