190M Series Medical ScopeMeter
Mode d'emploi
70
Déclenchement sur les pentes
Si le signal est instable ou a une fréquence très faible,
utilisez le déclenchement sur les pentes pour obtenir un
contrôle manuel complet du déclenchement.

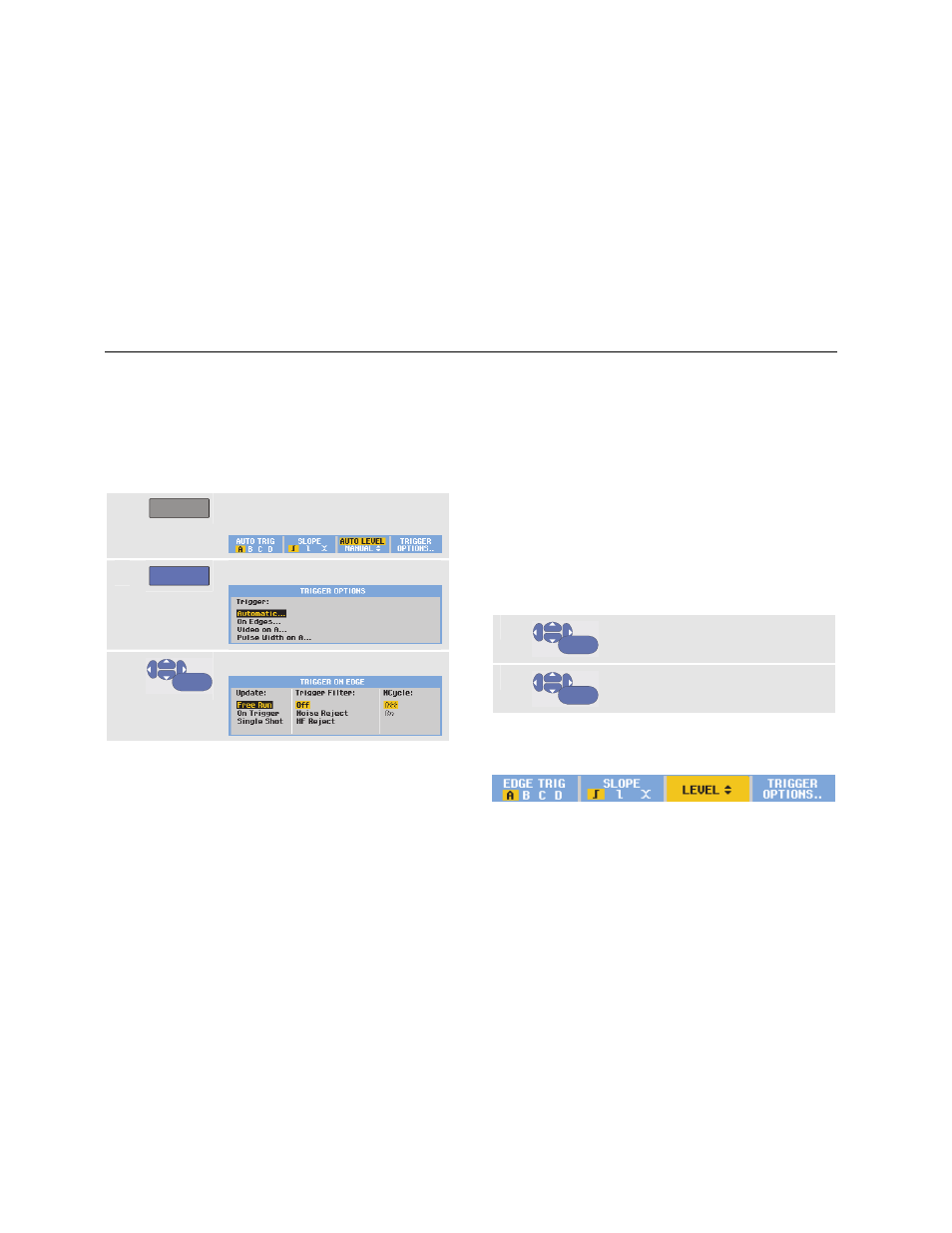

Pour déclencher sur des pentes montantes de la forme
d'onde de l'entrée A, procédez comme suit :
1
TRIGGER
Affichez les marquages de touche
TRIGGER (déclenchement).
2
F4
Ouvrez le menu TRIGGER OPTIONS .
3
ENTER
Ouvrez le menu TRIGGER ON EDGES .
Lorsque la fonction Free Run est sélectionnée, l'outil de
diagnostic met l'écran à jour, même s'il n'y a pas de
déclenchement. Une trace apparaît toujours à l'écran.
Lorsque On Trigger est sélectionné, l'outil de diagnostic a
besoin d'un déclenchement pour afficher une forme
d'onde. Utilisez ce mode si vous souhaitez mettre l'écran à
jour uniquement avec des déclenchements valides.
Lorsque la fonction Single Shot est sélectionnée, l'outil de
diagnostic attend un déclenchement. Après avoir reçu un
déclenchement, la forme d'onde est affichée et
l'instrument est placé sur HOLD.
Dans la plupart des cas, il est conseillé d'utiliser le mode
« Free Run » :
4
ENTER
Sélectionnez la fonction Free Run,
passez à Trigger Filter.
5
ENTER
Réglez Trigger Filter sur Off.
Observez que les marquages de touche au bas de l'écran
ont été adaptés pour permettre une nouvelle sélection de
réglages spécifiques de déclenchement sur les pentes :
