190M Series Medical ScopeMeter
Mode d'emploi
22
Affichage d'un signal inconnu avec
Connect-and-View™
La fonction « Connect-and-View » permet à l'outil de
diagnostic d'afficher automatiquement des signaux
inconnus complexes. Cette fonction optimise la position, la
gamme, la base de temps et le déclenchement et assure
un affichage stable de pratiquement toutes les formes
d'onde. Si le signal change, la configuration sera
automatiquement ajustée afin de maintenir le meilleur
résultat d'affichage. Cette fonction est particulièrement
utile pour contrôler rapidement plusieurs signaux.
Pour accéder à la fonction « Connect-and-View » en mode
MANUEL, procédez comme suit :
1
MANUAL
AUTO
Réalisez un Auto Set. AUTO apparaît
dans le coin supérieur droit de l'écran,
l'éclairage de la touche est éteint.
La ligne de base montre la gamme, la base de temps et
les informations de déclenchement.
L'identificateur de forme d'onde (A) est visible du côté
droit de l'écran, comme illustré sur la Figure 7. L'icône
zéro
-
de l'entrée A du côté gauche de l'écran indique le
niveau de masse de la forme d'onde.
2
MANUAL
AUTO
Appuyez une seconde fois pour
sélectionner à nouveau le mode
manuel.
MANUAL apparaît dans le coin
supérieur droit de l'écran, l'éclairage de
la touche est allumé.

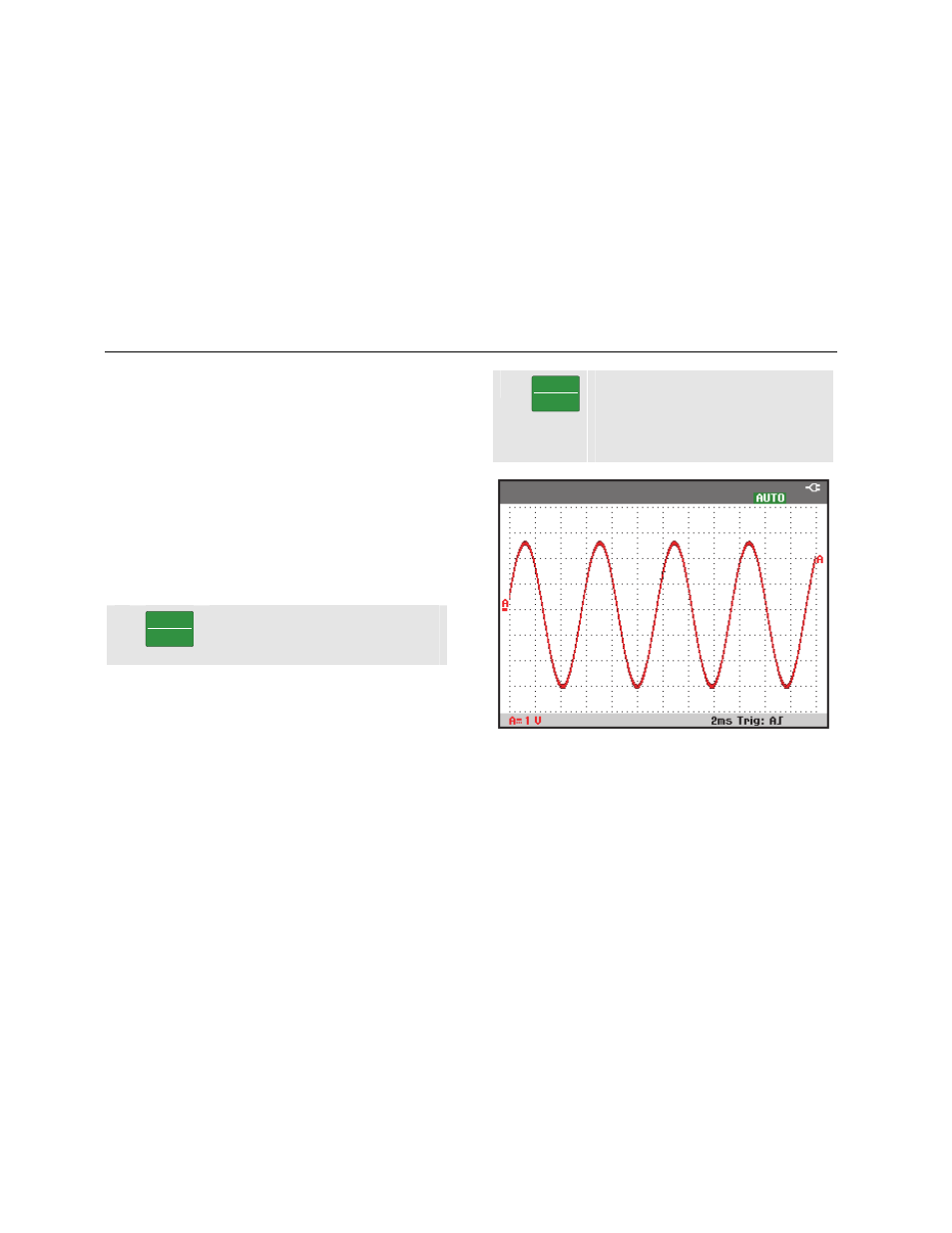

Figure 7. L'écran après un Auto Set
Utilisez les touches gris clair RANGE , TIME et MOVE au bas
du clavier pour modifier manuellement l'affichage de la
forme d'onde.
