Utiliser les fonctions d'enregistrement
Enregistrement de formes d'onde d'oscilloscope dans la mémoire étendue (Scope Record)
2
51
Enregistrement de formes d'onde
d'oscilloscope dans la mémoire étendue
(Scope Record)
La fonction SCOPE RECORD est un mode de défilement qui
enregistre une forme d'onde longue sur chaque entrée
active. Cette fonction peut être utilisée pour surveiller des
formes d'onde telles que les signaux de contrôle des
déplacements ou l'enclenchement d'une source
d'alimentation ininterrompue (UPS). Pendant
l'enregistrement, des transitoires rapides sont saisis.
Grâce à la mémoire étendue, les enregistrements peuvent
être conservés plus d'un jour. Cette fonction est similaire
au mode de défilement dont disposent de nombreux
oscilloscopes à mémorisation digitale, mais elle a une
mémoire plus étendue et une meilleure fonctionnalité.
Démarrer une fonction Scope Record
Pour enregistrer la forme d'onde des entrées A et B par
exemple, procédez comme suit :
1 Appliquez un signal aux entrées A et B.
2
RECORDER
Ouvrez le menu principal
RECORDER .
3
ENTER
A partir du menu principal
d'enregistrement, sélectionnez
Scope Record et démarrez
l'enregistrement.
La forme d’onde se déplace de droite à gauche à la
manière d'un enregistreur de diagrammes conventionnel.
(Voir Figure 21).

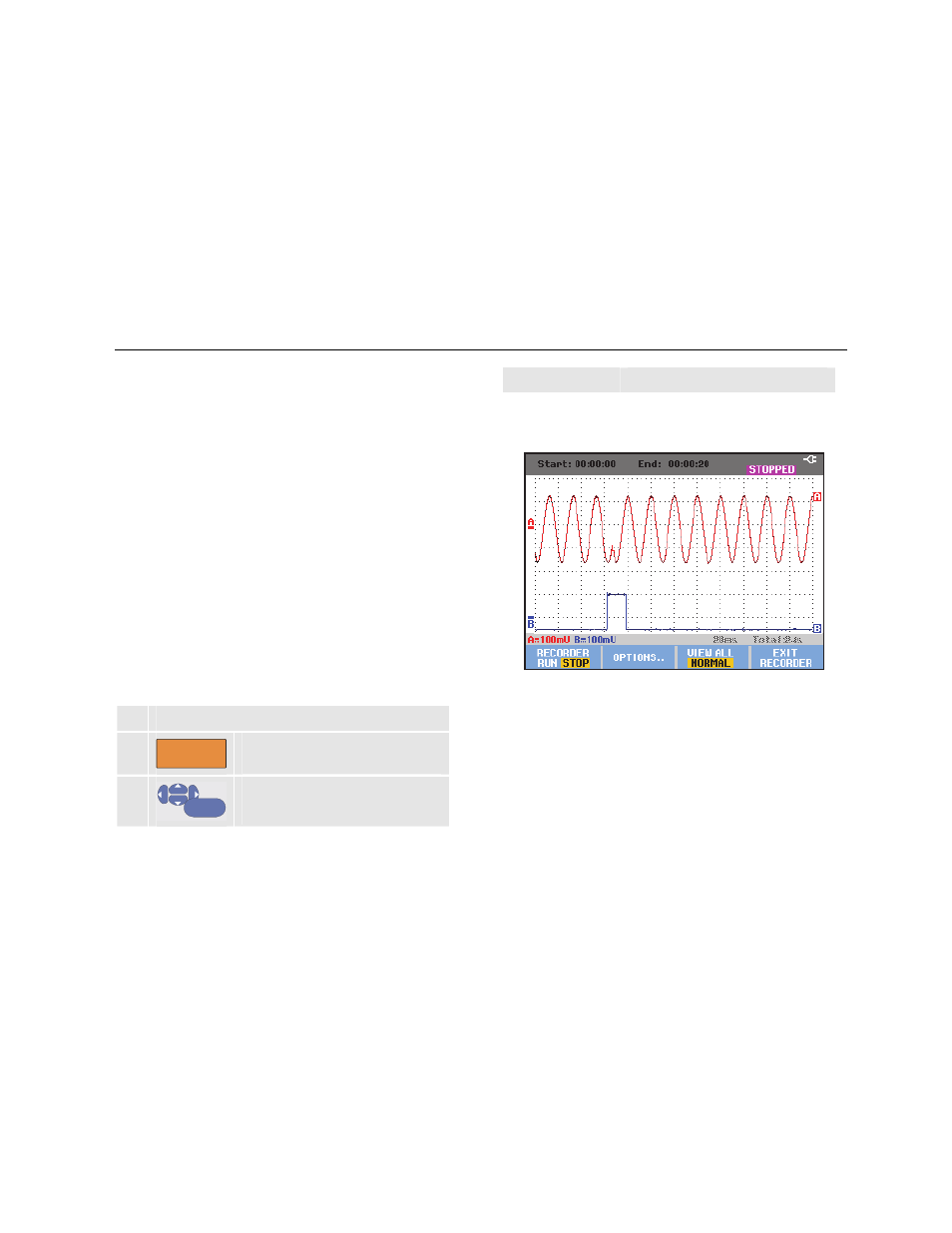

Figure 21. Enregistrement de formes d'onde
