MANUEL D'UTILISATION CHEMSTAR FRANÇAIS 71569186 04-04
Page 37 de 40
®

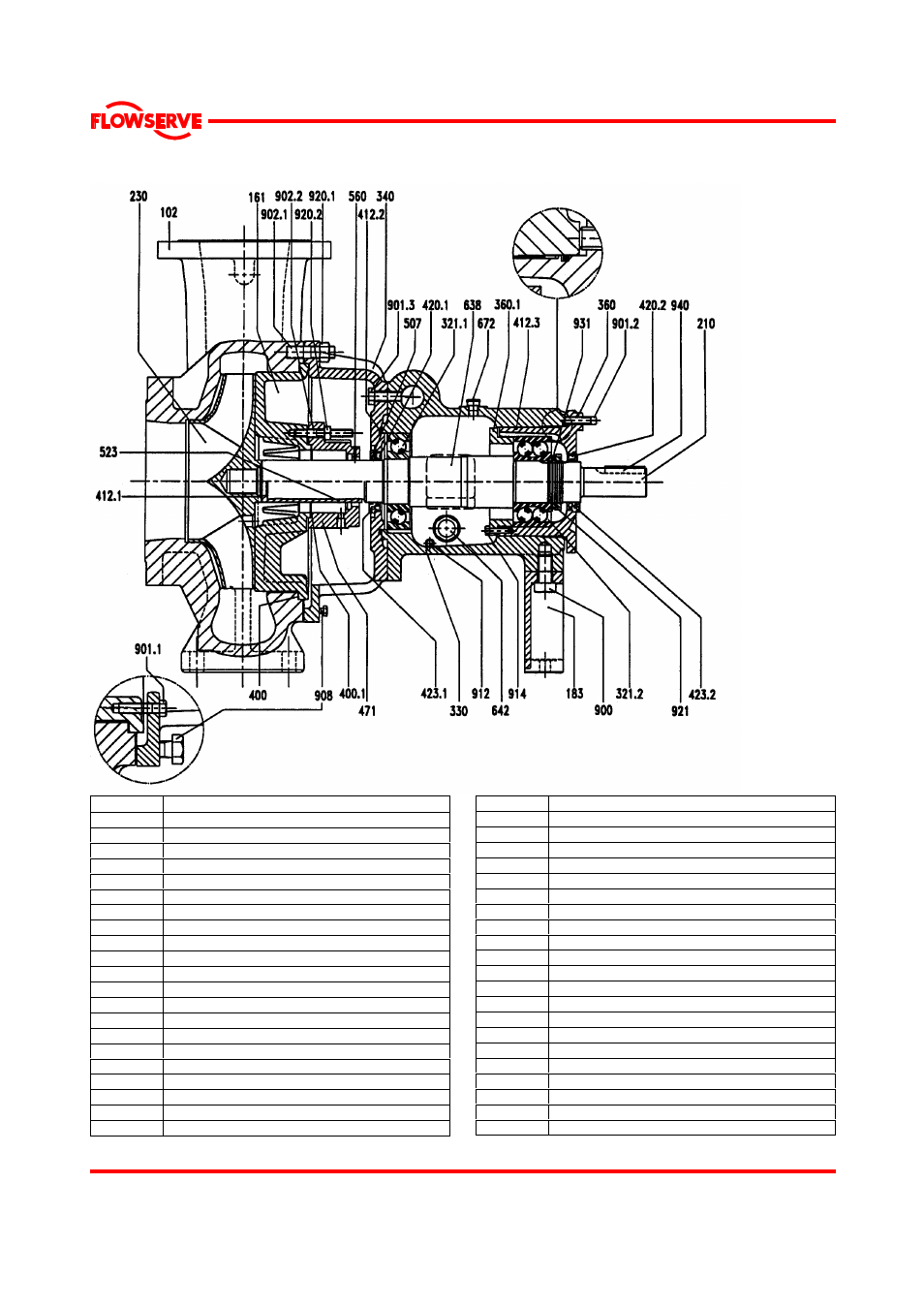

8.2 Chemstar Groupe D
Réf. n° Description
102 Carter de pompe
161 Couvercle arrière
183 Pied
210 Arbre
230 Roue
321.1 Palier à billes - avant
321.2 Palier à billes - arrière
330 Corps de palier
340 Adaptateur de corps de palier
360 Support de palier
360.1 Retenue de palier - support
400 Joint – couvercle
400.1 Joint – bride suiveur
412.1 Joint torique - roue
412.2 Joint torique – adaptateur de corps de palier
412.3 Joint torique – support de palier
412.4 Joint torique – bride suiveur
420.1 Garniture à huile - avant
420.2 Garniture à huile - arrière
423.1 Garniture à huile – avant (option)
423.2 Garniture à huile – arrière (option)
471 Bride suiveur
507 Déflecteur
523 Chemise d’arbre
560 Goupille
638 Huileur
642 Regard ou bouchon
672 Bouchon – remplissage ou aération/remplissage
900 Vis
901.1 Vis
901.2 Vis
901.3 Vis – corps de palier
902.1 Goujon
902.2 Goujon
908 Vérin mécanique
912 Bouchon magnétique
914 Vis
920.1 Écrou
920.2 Écrou
921 Contre-écrou de palier
931 Rondelle de blocage
932 Anneau élastique
940 Clavette
