4 INSTALLATION
L'équipement fonctionnant en zone dangereuse
doit respecter les réglementations de protection contre
les explosions. Voir section 1.6.4, Produits utilisés dans
des atmosphères potentiellement explosives.
4.1 Implantation
La pompe doit être implantée de manière à disposer
d'espace libre suffisant pour l'accès, la ventilation, la
maintenance et l'inspection, avec une hauteur libre
importante pour le levage, et elle devra être placée le
plus près possible de l'alimentation en liquide devant
être pompé.
Voir le plan de dispositions générales pour le groupe
de pompage.
4.2 Assemblage
Sur les groupes de pompage sur plaque de base, les
éléments d’accouplement sont fournis non serrés. Il
incombe à l’installateur de veiller à ce que le groupe
soit aligné suivant les instructions de la section 4.5.2,
Méthodes d’alignement.
4.3 Fondation
Il existe différentes méthodes pour
installer des groupes de pompes sur leurs fondations.
Le choix dépendra de la taille du groupe, de son
emplacement et du niveau de bruit/vibration admissible.
Le non-respect des règles de l'art relatives à une
fondation correcte et à une bonne assise peut conduire
à une défaillance de la pompe et par conséquent à
l'annulation des conditions de garantie.
Les conditions suivantes doivent être respectées:
a) La plaque de base doit être montée sur une
fondation solide, soit une dalle de ciment
d'épaisseur et de qualité appropriées soit sur une
structure métallique robuste. (Elle NE DOIT PAS
se déformer ou être tirée vers le bas sur la
surface de la fondation, mais elle doit être bien
soutenue pour maintenir l'alignement initial.)
b) Les plaques de base réglables dotées de pieds à
montants n’ont pas de boulons d’ancrage pour les
fixer au sol. On règle les pieds pour maintenir la
surface supérieure de la plaque de base de niveau.
c) La pompe et le moteur d’entraînement ont été
alignés avant l’expédition suivant les tolérances
de mésalignement permissibles définies à la
section 4.5.2, Méthodes d’alignement.

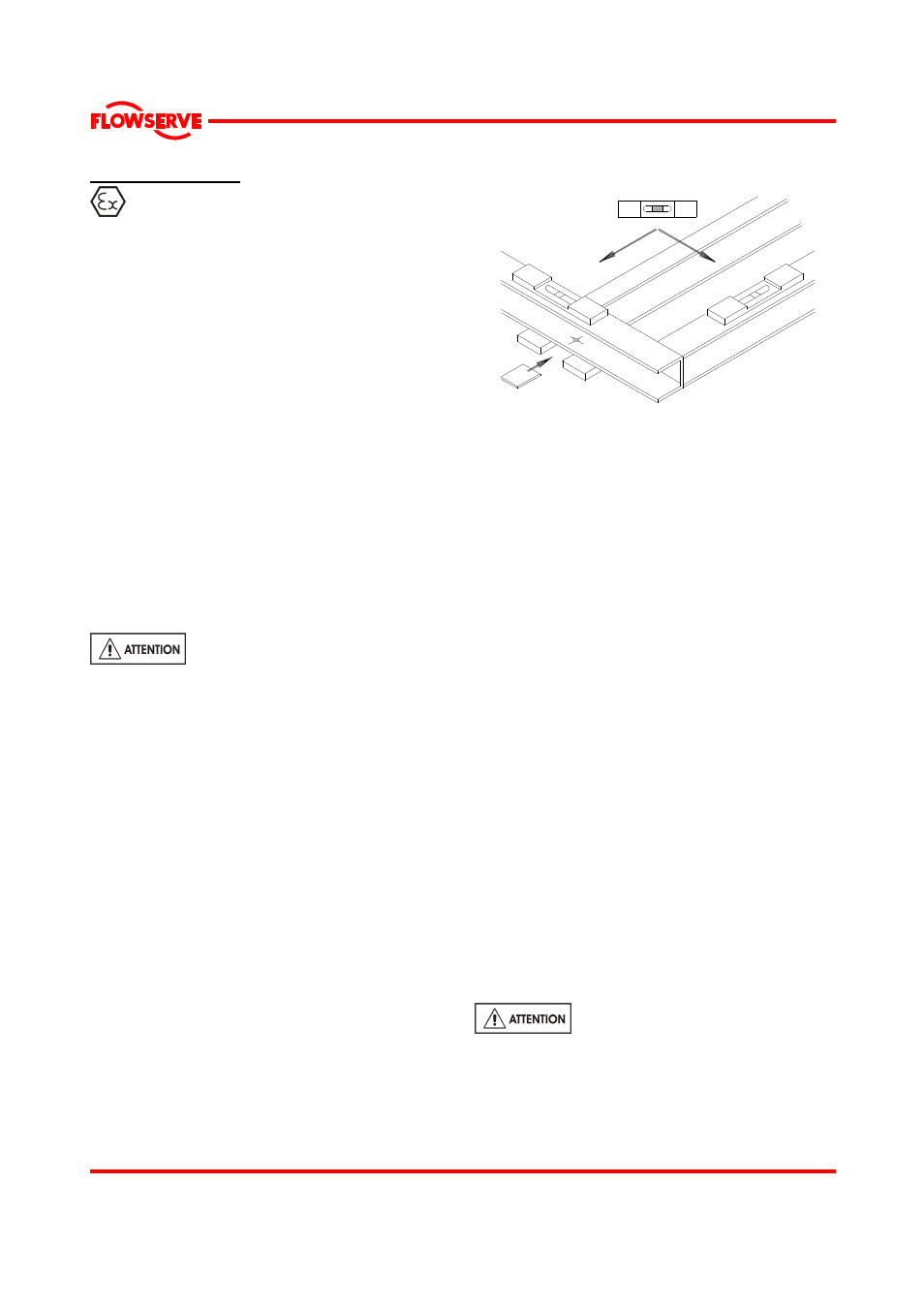

d) Si la plaque de base n’a pas de pieds à montants,
installer la plaque de base sur des plaques
uniformément espacées et placées à côté des
boulons d'ancrage.
e) Mettre à niveau en plaçant des cales entre la
plaque de base et les plaques.
f) Vérifier l’alignement de la pompe et du demi-
accouplement du moteur. Un alignement incorrect
indique que la plaque de base s'est déformée et
qu'elle doit être corrigée par modification du nombre
et de l'emplacement des cales.
4.4 Scellement
Chaque fois que cela est nécessaire, on procédera
au scellement des tiges de fondation.
Après avoir ajouté les raccords de tuyauterie et
vérifié à nouveau l'alignement de l'accouplement, la
plaque de base doit être scellée en appliquant les
pratiques techniques correctes. Les plaques de base
usinées en acier, en fonte ou en résine époxyde
peuvent être remplies de ciment. Les plaques de
base en acier plié doivent être cimentées pour
positionner leurs semelles. En cas de doute,
contacter le centre de service le plus proche pour
demander conseil.
Le scellement au ciment assure un contact solide
entre le groupe et les fondations, empêche le
déplacement latéral de l'équipement en
fonctionnement et amortit les vibrations résonnantes.
Les tiges de scellement ne doivent être serrées à
fond qu'après prise du ciment.
4.5 Alignement initial
4.5.1 Dilatation thermique
Normalement la pompe et le moteur
devront être alignés à la température ambiante, et l'on
devra tenir compte du coefficient de dilatation thermique
à la température opératoire. Sur les groupes pompant
des liquides à haute température, on devra les faire
fonctionner à la température opératoire réelle, les
arrêter, et immédiatement vérifier leur alignement.
