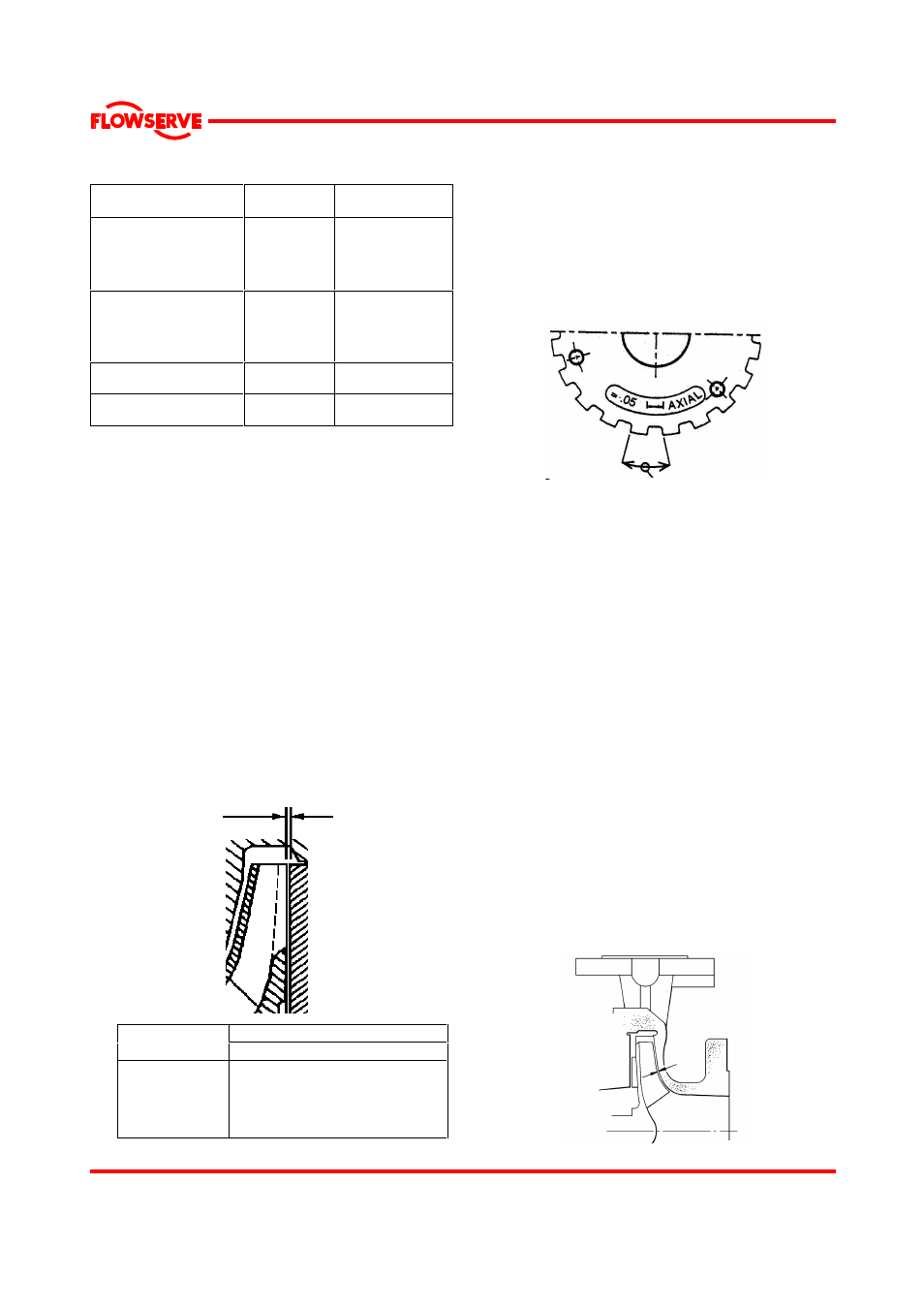

MANUEL D'UTILISATION CHEMSTAR FRANÇAIS 71569186 04-04

Page 27 de 40

®

6.6 Couple de serrage des fixations

Taille de boulon

Dimension

de la vis

Couple en

Nm (lbf ft)

Carter, couvercle arrière

et pied de corps de palier

M8

M10

M12

M16

M20

16 (12)

25 (18)

35 (26)

80 (59)

130 (96)

Suiveur de garniture

mécanique (garniture de

type joint uniquement).

(Autres en tant que

couvercle arrière)

M10

M12

13 (10)

34 (25)

Support de palier

M10

M12

15 (11)

35 (26)

Vis à tête - bague de

retenue de palier

3/16

5/16

3 (2)

8 (6)

6.7 Réglage du jeu de roue

Cette procédure peut être nécessaire suite à un

démontage de la pompe ou si un jeu différent est

exigé.

Avant d’effectuer cette procédure, vérifier que (la ou)

les garnitures mécaniques installées peuvent tolérer

un changement de leur réglage d’axe, sinon il faudra

démonter l’unité et re-régler la position axiale après

avoir ajusté le jeu de roue.

a) Débrancher l’accouplement si sa flexibilité axiale

est limitée.

b) Le réglage de roue sur la Chemstar s’effectue

facilement depuis l’extérieur en desserrant les vis

de réglage [901.2] et en faisant tourner le support

de palier [360] pour obtenir le jeu correct.

6.7.1 Réglage du jeu arrière de la roue à aubes

inversées

Jeu arrière de la roue

à aubes inversées

Réglage de jeu de roue

Température

Diamètres toutes roues

50 ºC (120 ºF)

100 ºC (210 ºF)
150 ºC (300 ºF)
200 ºC (390 ºF)
260 ºC (500 ºF)

0.45 mm (0.018 in.)
0.55 mm (0.022 in.)
0.65 mm (0.026 in.)
0.75 mm (0.030 in.)
0.85 mm (0.033 in.)

a) Faire tourner le support de palier dans le sens

antihoraire jusqu’à ce que la roue entre légèrement

en contact avec le couvercle arrière. Faire tourner

l’arbre en même temps déterminera avec précision

le moment où une friction détectable est obtenue. Il

s’agit du réglage de "jeu zéro".

b) Faire tourner le support de palier sur la largeur

d’un cran (voir figure D) déplace la roue

axialement de 0.05 mm (0.002 in.).

Rotation équivalente à un mouvement

axial de 0.1 mm (0.004 in.)

Figure D

Exemple: pour un réglage de roue de 0.45 mm

(0.018 in.), le jeu souhaité s’obtient en déplaçant

le support dans le sens horaire de neuf crans.

c) Utiliser le cran le plus proche de la ligne de jonction

au milieu et en haut du corps de palier comme point

de référence pour commencer le réglage.

d) Après avoir obtenu le jeu correct (indiqué dans le

tableau ci-dessus), serrer les vis de réglage de

façon uniforme pour bloquer l’ensemble roue et

arbre. Il peut être nécessaire de prendre en

compte le changement dû à la légère traction qui se

produit lors du blocage des filets du support/corps.

Dans la mesure du possible, contrôler les résultats

avec un calibre d'épaisseur.

e) Si une garniture à cartouche est installée, son

réglage doit être refait à ce stade.

f) Contrôler que l’arbre peut tourner sans entrave et

sans frottement.

g) Vérifier que la distance d’accouplement entre les

extrémités d’arbre (DBSE) est correcte. Refaire

le réglage ou l’alignement s’il y a lieu.

6.7.2 Réglage du jeu de roue ouverte avant en fer

chromé renforcé
