424 Cycles palpeurs: Contrôle automatique des pièces

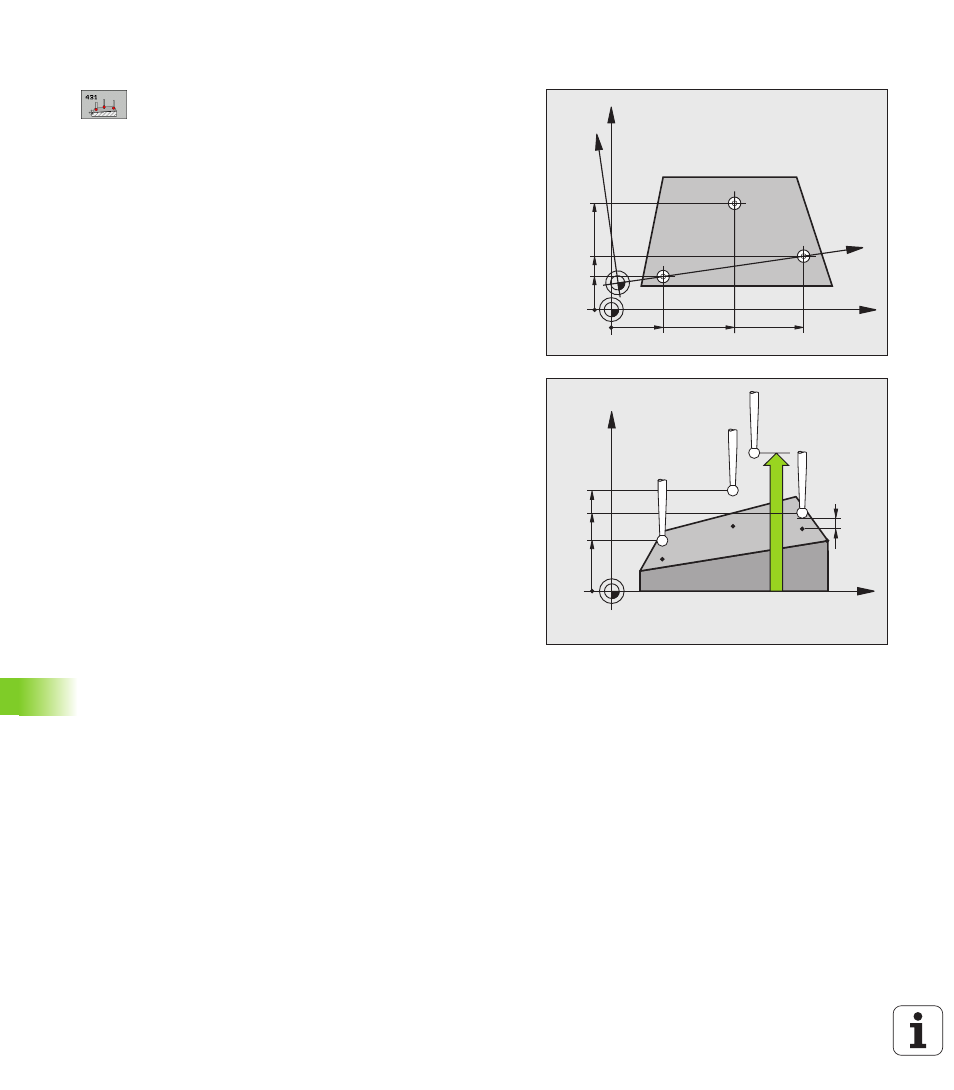

16.13 MESURE PLAN (cy
c
le 431, DIN/ISO: G431)
Paramètres du cycle
U 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en
absolu): Coordonnée du 1er point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 1er point mesure sur 3ème axe Q294 (en absolu):
Coordonnée du 1er point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
U 2ème point mesure sur 1er axe Q265 (en
absolu): Coordonnée du 2ème point de palpage
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème point mesure sur 2ème axe Q266 (en
absolu): Coordonnée du 2ème point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème point de mesure 3ème axe Q295 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
U 3ème point mesure sur 1er axe Q296 (en
absolu): Coordonnée du 3ème point de palpage
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 3ème point mesure sur 2ème axe Q297 (en
absolu): Coordonnée du 3ème point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 3ème point de mesure sur 3ème axe Q298 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
X
Y
Q297
Q263
Q264
Q266
Q296 Q265
Y'
X'
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
