HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming Manuel d'utilisation
Page 403
iTNC 530 HEIDENHAIN
403
16.7 MESURE INTERIEUR RECT
ANGLE (cy
c
le 423, DIN/ISO: G423)
U

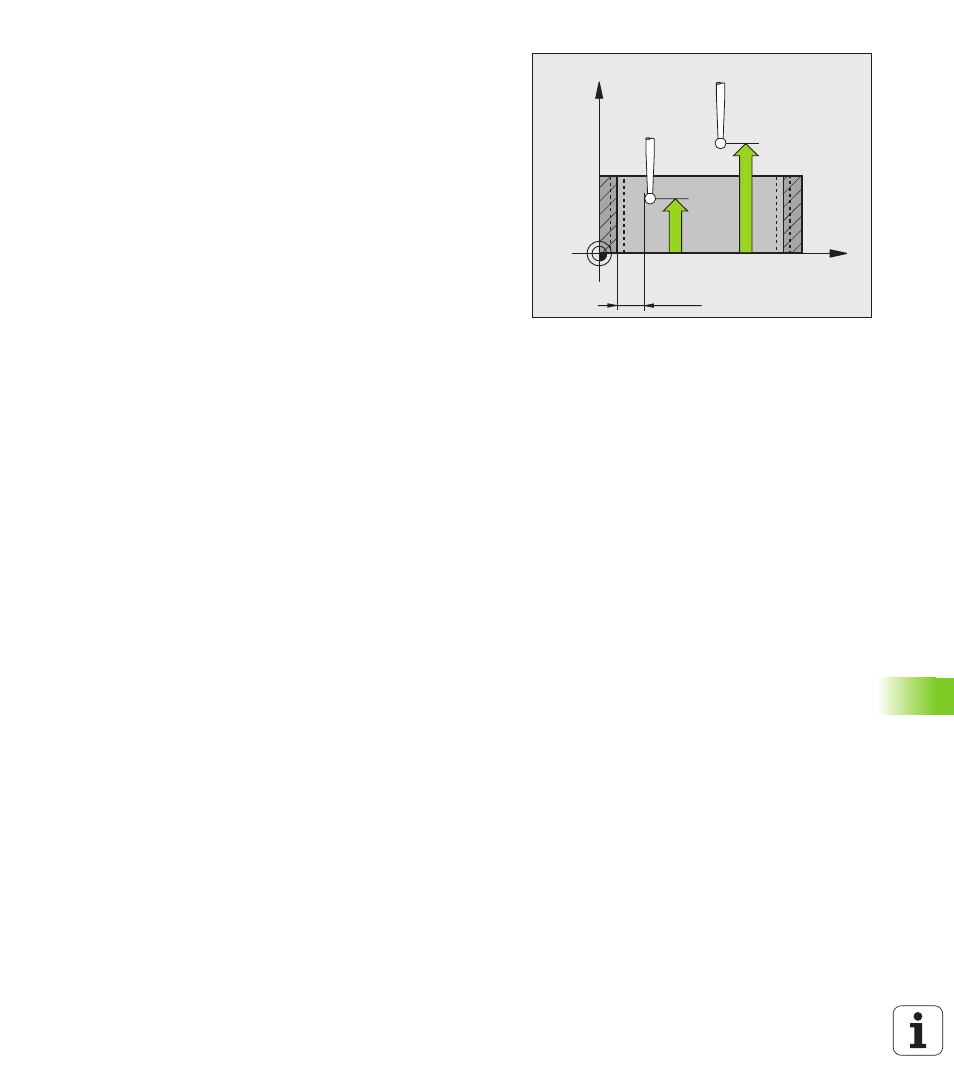

Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
U
Cote max. 1er côté
Q284: Longueur max. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
U
Cote min. 1er côté
Q285: Longueur min. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
U
Cote max. 2ème côté
Q286: Largeur max. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
U
Cote min. 2ème côté
Q287: Largeur min. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
U
Tolérance centre 1er axe
Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Tolérance centre 2ème axe
Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999
X
Z
Q261
Q260
MP6140
+
Q320
