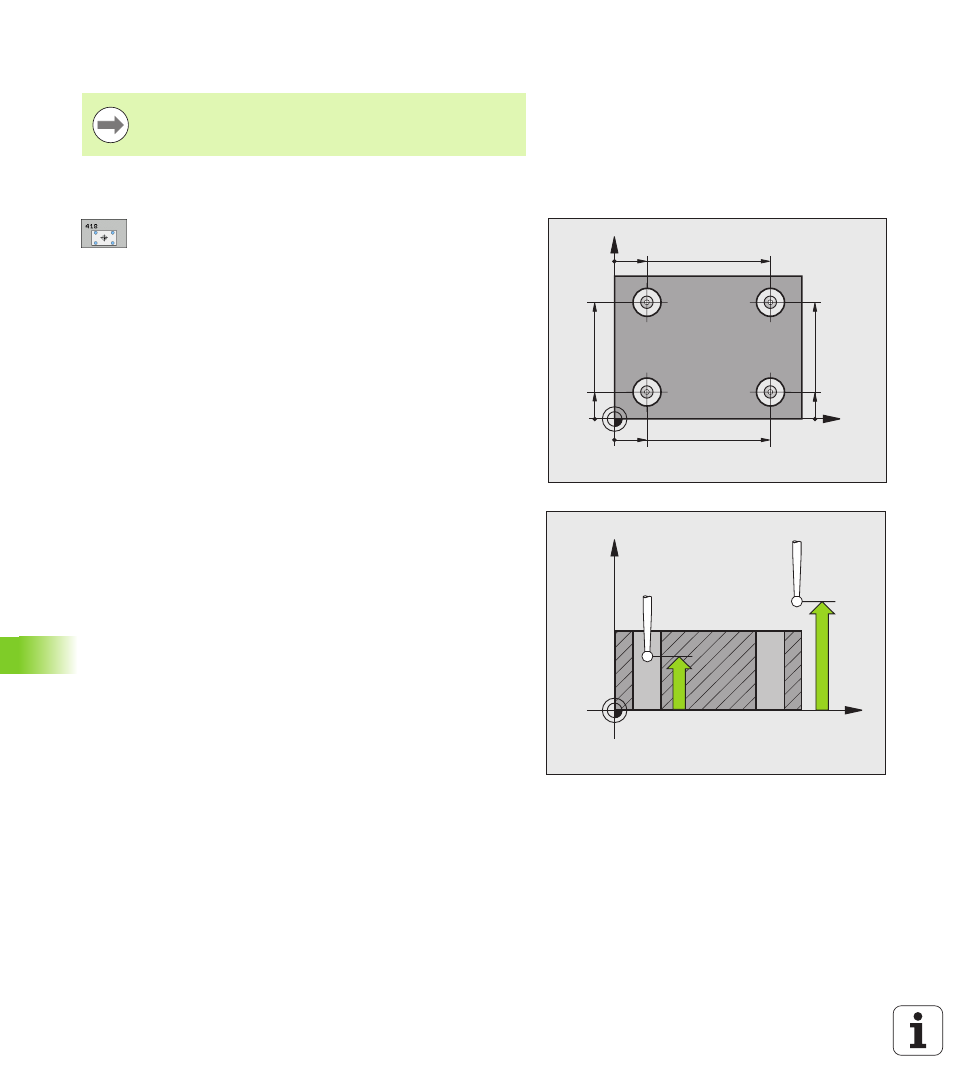

Cycles palpeurs: Initialisation automatique des points de référence
15.12 POINT DE REFERENCE CENTRE 4 TR
OUS (cy
c
le 41
8, DIN/ISO: G41
8
)
Attention lors de la programmation:
Paramètres du cycle
U
1er centre sur 1er axe
Q268 (en absolu): Centre du
1er trou dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
1er centre sur 2ème axe
Q269 (en absolu): Centre du
1er trou dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
2ème centre sur 1er axe
Q270 (en absolu): Centre du
2ème trou dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
2ème centre sur 2ème axe
Q271 (en absolu): Centre
du 2ème trou dans l'axe auxiliaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
3ème centre sur 1er axe
Q316 (en absolu): Centre du
3ème trou dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
3ème centre sur 2ème axe
Q317 (en absolu): Centre
du 3ème trou dans l'axe auxiliaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
4ème centre sur 1er axe
Q318 (en absolu): Centre du
4ème trou dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
4ème centre sur 2ème axe
Q319 (en absolu): Centre
du 4ème trou dans l'axe auxiliaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
