iTNC 530 HEIDENHAIN 317
14.5 R
O
T
A
TION DE BA
SE compensée a
v
ec ax
e r
o
tatif (cy
c
le 403,
DIN/ISO:
G403)
14.5 ROTATION DE BASE
compensée avec axe rotatif
(cycle 403, DIN/ISO: G403)
Déroulement du cycle

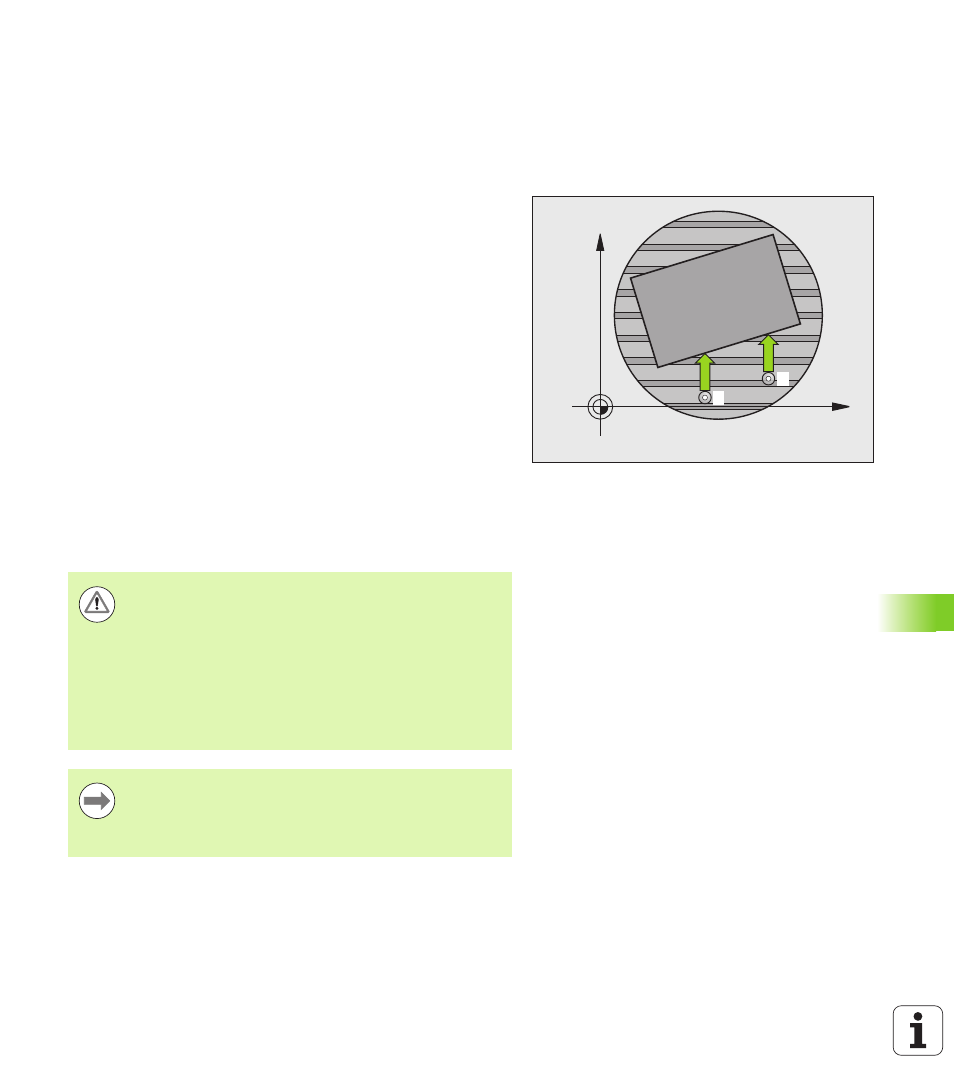

Par la mesure de deux points situés sur une droite, le cycle palpeur
403 détermine le désaxage d'une pièce. La TNC compense le
désaxage qu'elle a calculé pour la pièce au moyen d'une rotation de
l'axe A, B ou C. La pièce peut être serrée n'importe où sur le plateau
circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Exécuter
les cycles palpeurs” à la page 304) au point de palpage programmé
1 . Ce faisant, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360)
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée. En
option, vous pouvez mettre à 0 l'affichage après le dégauchissage
Attention lors de la programmation:
X
Y
1
2
Attention, risque de collision!
Vous pouvez maintenant utiliser le cycle 403 même si la
fonction „Inclinaison du plan d'usinage“ est active.
Assurez-vous que la hauteur de sécurité est
suffisamment importante pour éviter toutes collisions lors
du positionnement final de l'axe rotatif.
La TNC ne vérifie plus la cohérence entre les points de
palpage et l'axe de compensation. Il peut en résulter des
déplacements compensatoires décalés de 180°.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC enregistre également dans le paramètre Q150
l'angle défini.
