HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming - Manuel (Page 336)

336 Cycles palpeurs: Initialisation automatique des points de référence
15.3 PREF CENT
. OBL
O
NG (cy
c
le 409, DIN/ISO: G409, f
onction FCL 3)

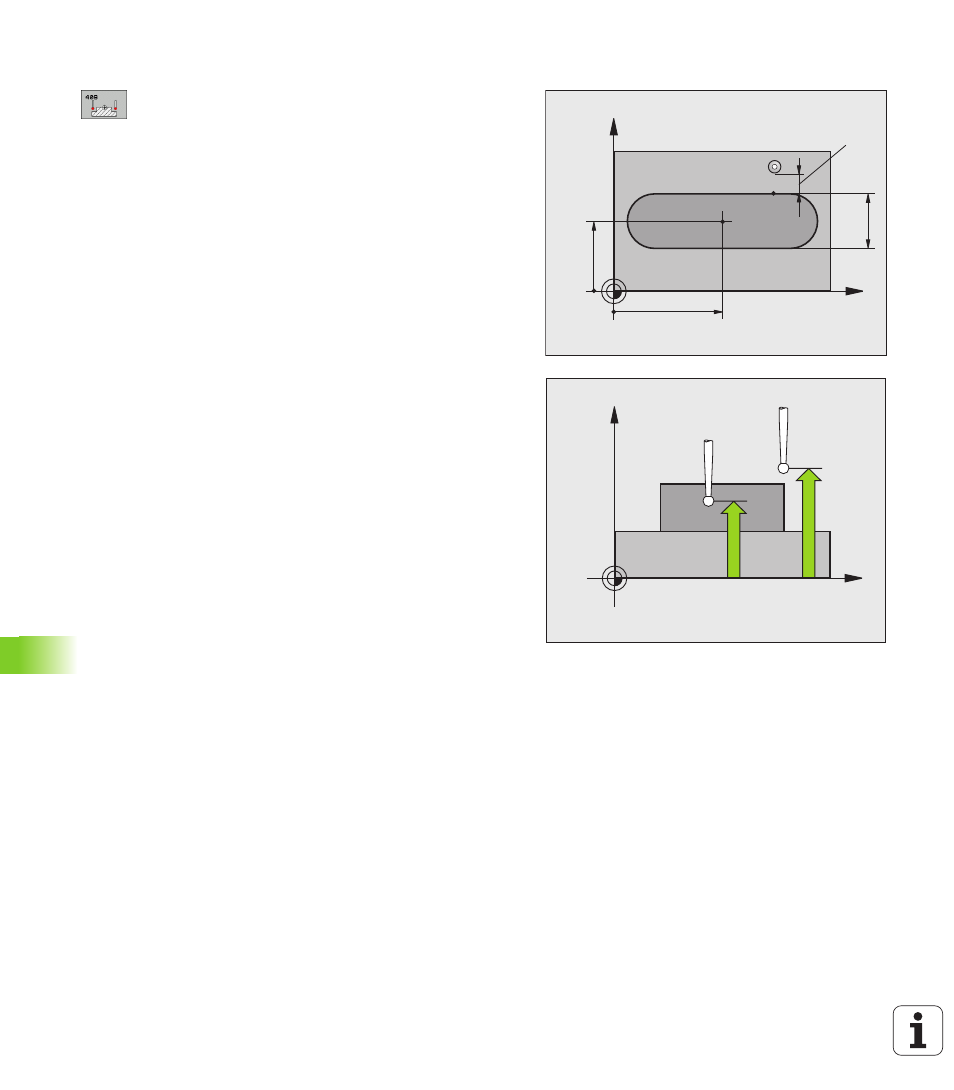

Paramètres du cycle
U Centre 1er axe Q321 (en absolu): centre de l'oblong
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): centre de l'oblong
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Largeur oblong Q311 (en incrémental): Largeur de
l'oblong indépendamment de la position dans le plan
d'usinage. Plage d'introduction 0 à 99999,9999
U Axe de mesure (1=1er axe/2=2ème axe) Q272: Axe
sur lequel doit être effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
U Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction -
99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U Numéro dans tableau Q305: Indiquer le numéro dans
le tableau de points zéro/tableau Preset sous lequel la
TNC doit mémoriser les coordonnées du centre de
l'oblong. Si vous introduisez Q305=0, la TNC initialise
automatiquement le nouveau point de référence sur
le centre de la rainure. Plage d’introduction: 0 à 2999
U Nouveau pt de réf. Q405 (en absolu): Coordonnée
dans l'axe de mesure à laquelle la TNC doit initialiser
le centre de l'oblong. Valeur par défaut = 0. Plage
d'introduction -99999,9999 à 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
