iTNC 530 HEIDENHAIN 249
1
0
.4 SURF
A
C
E REGULIERE (cy
c
le 231, DIN/ISO: G231)

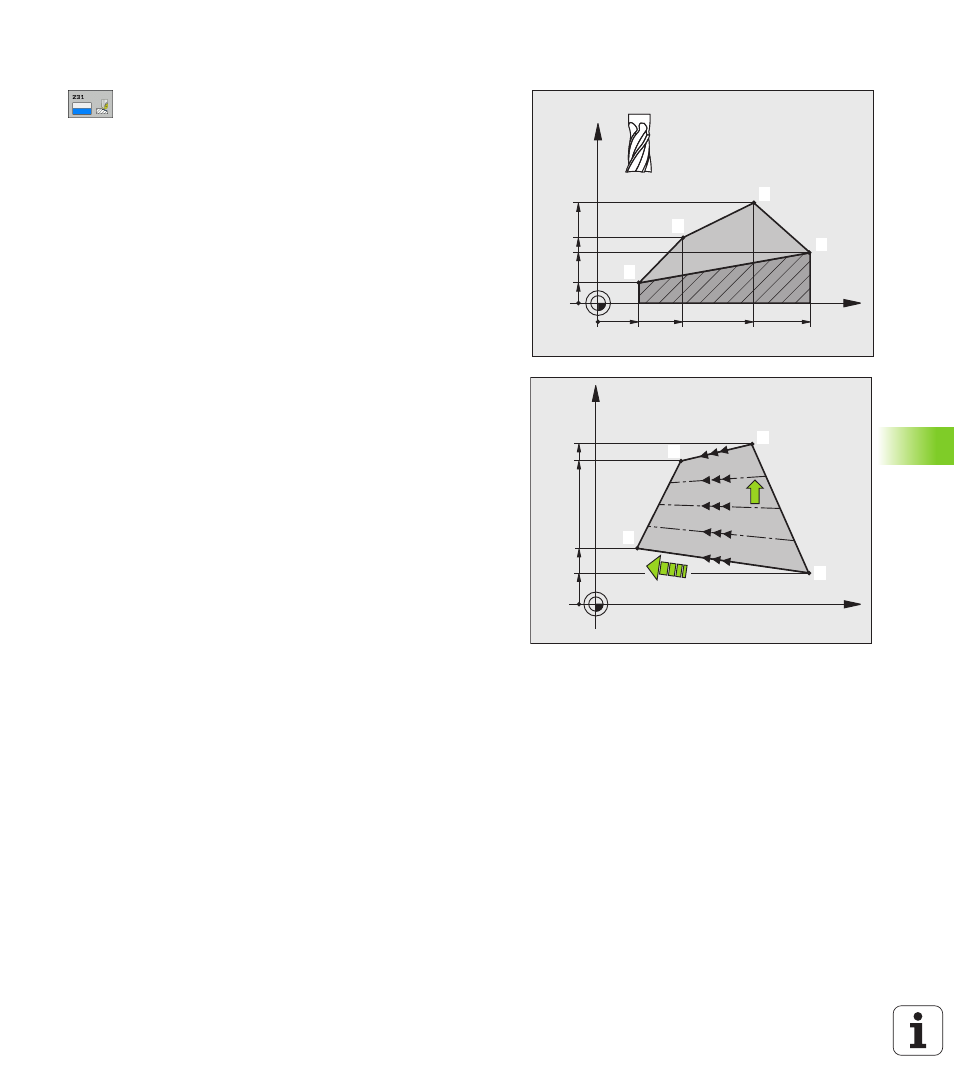

Paramètres du cycle
U Point initial 1er axe Q225 (en absolu): Coordonnée
du point initial de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Point initial 2ème axe Q226 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Point initial 3ème axe Q227 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe de broche. Plage d'introduction
-99999,9999 à 99999,9999
U 2ème point 1er axe Q228 (en absolu): Coordonnée du
point final de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 2ème point 2ème axe Q229 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 2ème point 3ème axe Q230 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe de broche. Plage d'introduction -99999,9999 à
99999,9999
U 3ème point 1er axe Q231 (en absolu): Coordonnée du
point 3 dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 3ème point 2ème axe Q232 (en absolu): Coordonnée
du point 3 dans l'axe auxiliaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U 3ème point 3ème axe Q233 (en absolu): Coordonnée
du point 3 dans l'axe de broche. Plage d'introduction
-99999,9999 à 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
