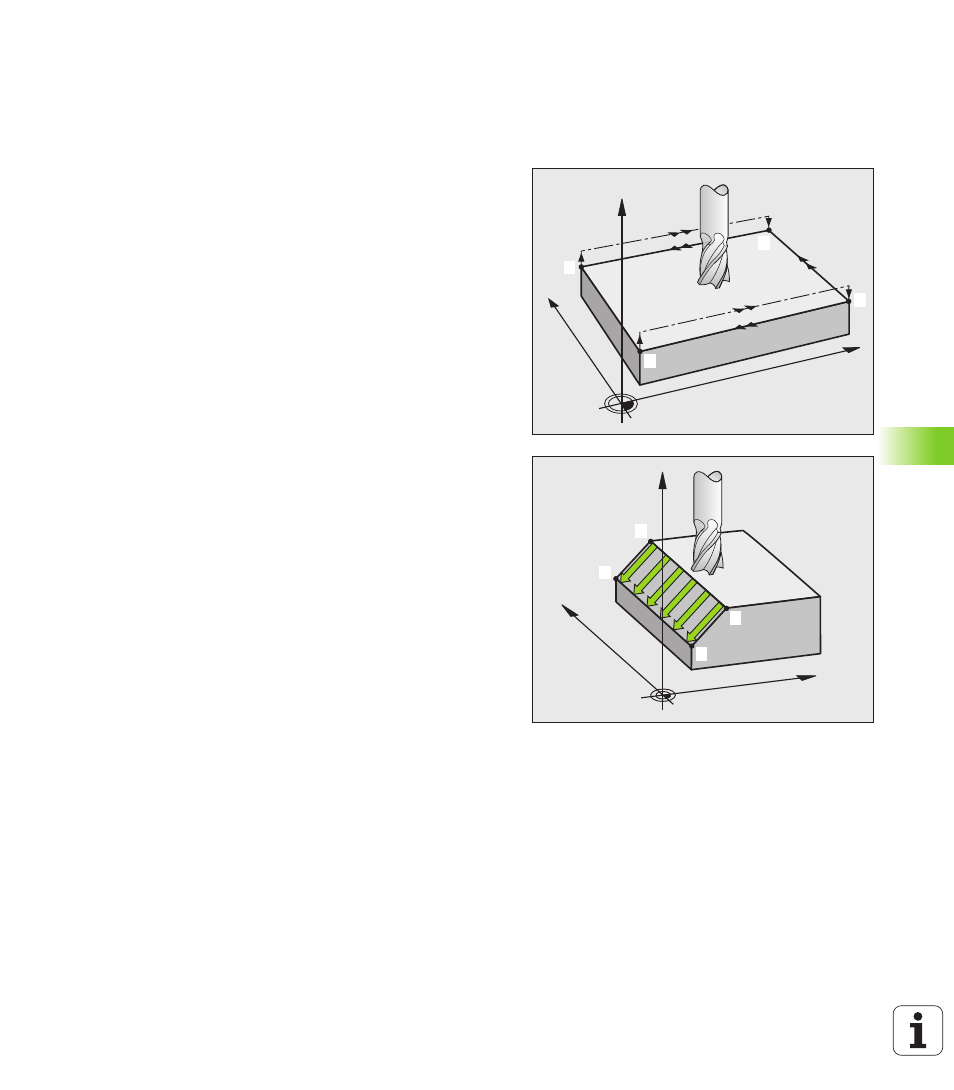

10.4 SURFACE REGULIERE
(cycle 231, DIN/ISO: G231)
Déroulement du cycle
1 En partant de la position actuelle et en suivant une trajectoire
linéaire 3D, la TNC positionne l'outil au point initial
1
2 L'outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu'au point final
2
3 A cet endroit, la TNC déplace l'outil en rapide FMAX, de la valeur du
rayon d'outil dans le sens positif de l'axe de broche, puis le rétracte
au point initial
1
4 Au point initial 1 , la TNC déplace à nouveau l'outil à la dernière
valeur Z abordée
5 La TNC décale ensuite l'outil sur les trois axes, du point 1 en
direction du point 4 en direction de la ligne suivante
6 La TNC déplace ensuite l'outil jusqu'au point final sur cette ligne.
La TNC calcule le point final à partir du point
2 et d'un décalage en
direction du point 3
7 L'usinage ligne à ligne est répété jusqu'à ce que la surface
programmée soit entièrement usinée
8 Pour terminer, la TNC positionne l'outil de la valeur du diamètre,
au-dessus du point programmé le plus élevé dans l'axe de broche
