iTNC 530 HEIDENHAIN 343

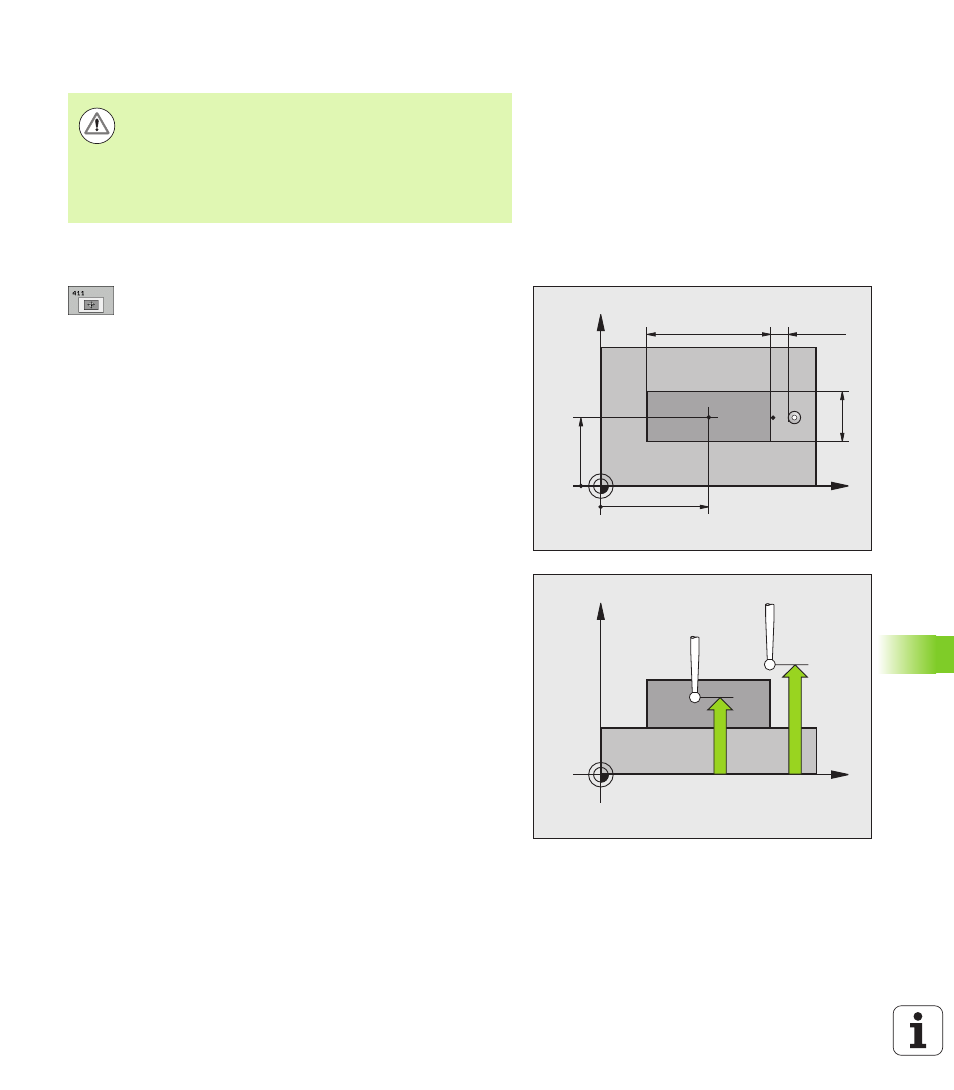

15.5 POINT DE REFERENCE EXTERIEUR RECT
ANGLE (cy
c
le 41
1,
DIN/ISO:
G41
1
)
Attention lors de la programmation:
Paramètres du cycle
U Centre 1er axe Q321 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Longueur 1er côté Q323 (en incrémental): longueur
du tenon parallèle à l'axe principal du plan d'usinage.
Plage d'introduction 0 à 99999,9999
U Longueur 2ème côté Q324 (en incrémental): longueur
du tenon parallèle à l'axe auxiliaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté du tenon de manière à
ce qu'il soit de préférence trop grand.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
