312 Cycles palpeurs: Calcul automatique du désaxage de la pièce
14.3 R
O
T
A
TION DE BA
SE a
v
e
c deux tr
ous (cy
c
le 40
1, DIN/ISO: G40
1
)
Paramètres du cycle
U 1er trou: centre sur 1er axe Q268 (en absolu):
Centre du 1er trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U 1er trou: centre sur 2ème axe Q269 (en absolu):
Centre du 1er trou dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U 2ème trou: centre sur 1er axe Q270 (en absolu):
Centre du 2ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U 2ème trou: centre sur 2ème axe Q271 (en absolu):
Centre du 2ème trou dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U Valeur config. rotation de base Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence. Plage d'introduction -360,000 à 360,000
X
Y

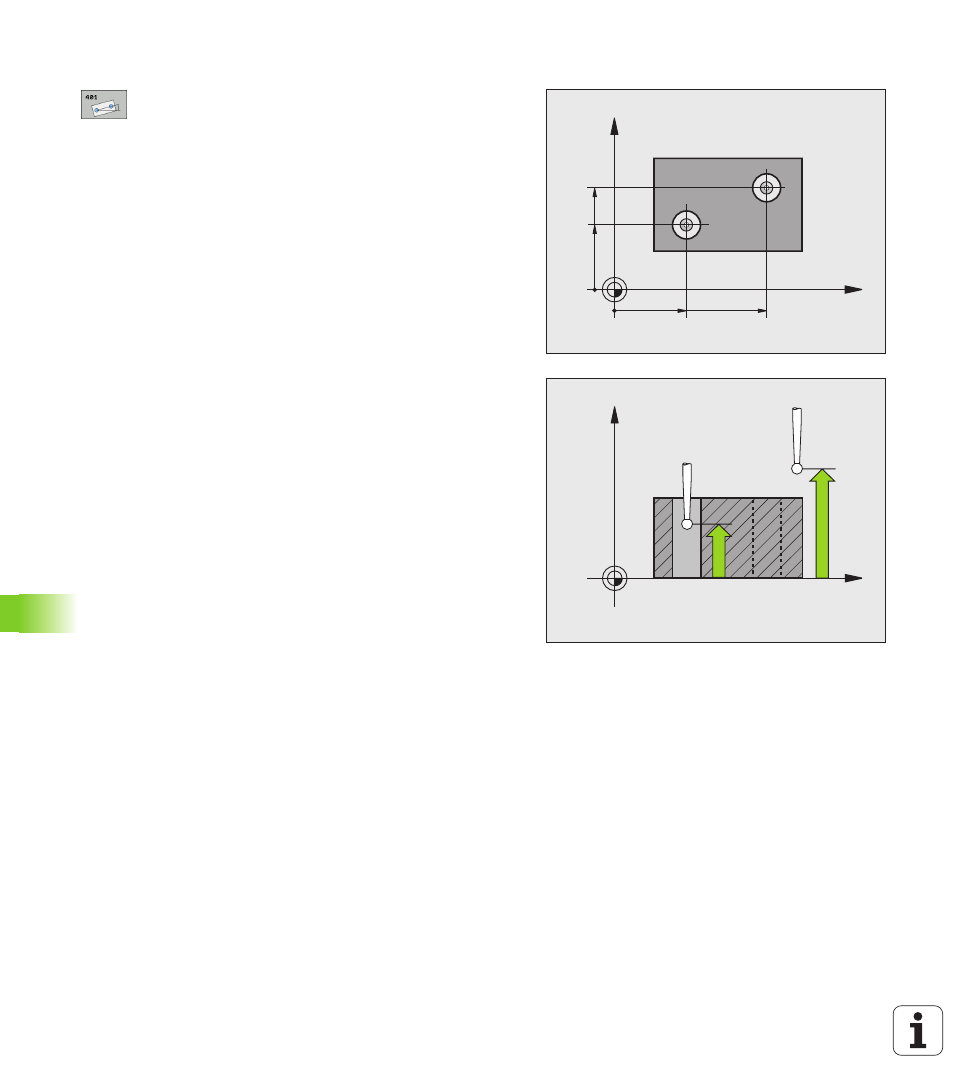

Q271
