iTNC 530 HEIDENHAIN 145
5.3 POCHE CIR
C
ULAIRE (c
y
c
le 252, DIN/ISO: G252)

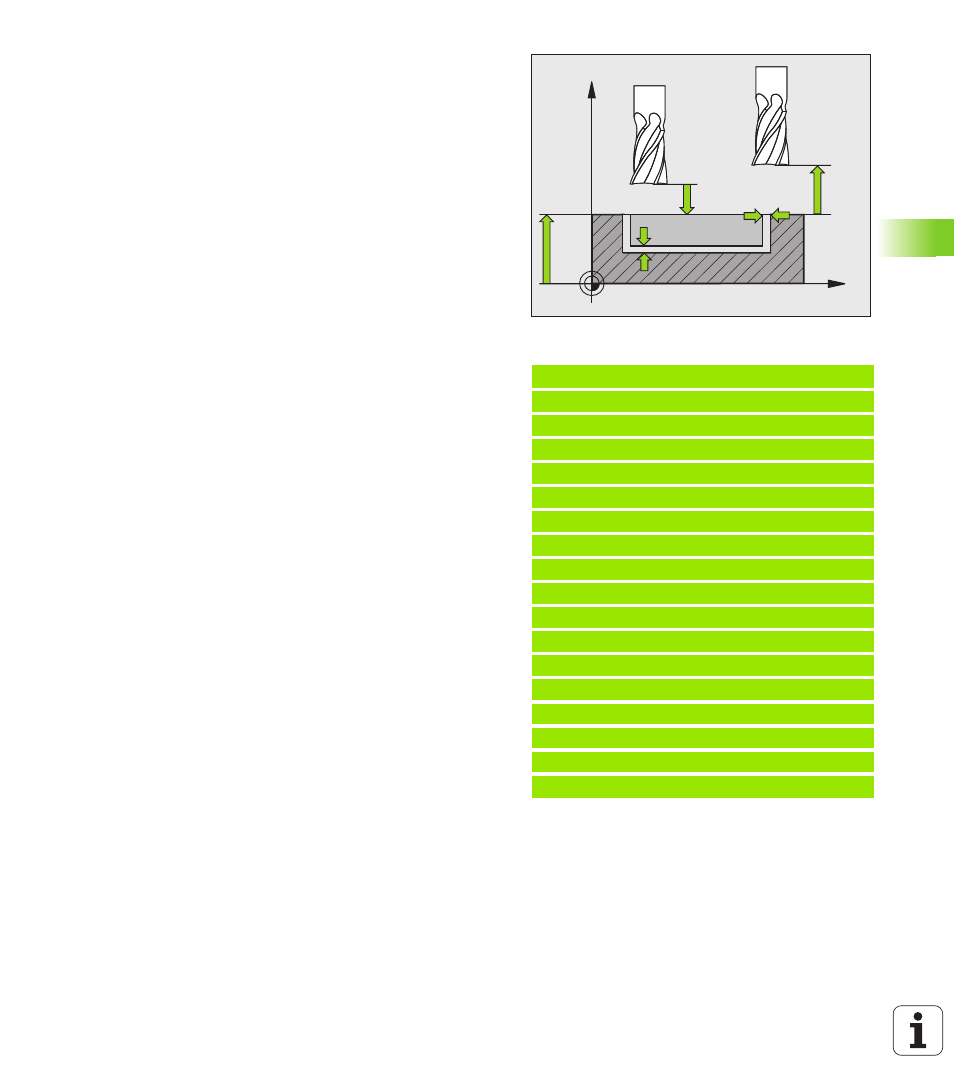

U Distance d'approche Q200 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d’introduction: 0 à 99999,9999, en
alternative PREDEF
U Coordonnée surface pièce Q203 (en absolu):
Coordonnée absolue de la surface de la pièce. Plage
d’introduction: -99999.9999 à 99999.9999
U Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage). Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Facteur de recouvrement Q370: Q370 x rayon d'outil
donne la passe latérale k. Plage d'introduction 0,1 à
1,9999, en alternative PREDEF
U Stratégie de plongée Q366: Nature de la stratégie de
plongée:
„ 0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE
défini dans le tableau d'outils
„ 1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée ANGLE doit également être
différent de 0 pour l'outil actif. Sinon, la TNC délivre
un message d'erreur
„ En alternative PREDEF
U Avance de finition Q385: Vitesse de déplacement
de l'outil lors de la finition latérale et au fond, en
mm/min. Plage d'introduction 0 à 99999.999, en
alternative FAUTO, FU, FZ
Exemple: Séquences CN
8 CYCL DEF 252 POCHE CIRCULAIRE
Q215=0 ;OPERATIONS D'USINAGE
Q223=60 ;DIAMETRE DU CERCLE
Q368=0.2 ;SUREPAIS. LATERALE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR RECOUVREMENT
Q366=1 ;PLONGEE
Q385=500 ;AVANCE DE FINITION
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q20
Q20
Q36
Q36
