412 Cycles palpeurs: Contrôle automatique des pièces
16.1
0
MESURE EXTERIEUR TRA
V
ER
SE (cy
c
le 426, DIN/ISO: G426)
16.10 MESURE EXTERIEUR TRAVERSE
(cycle 426, DIN/ISO: G426)
Déroulement du cycle

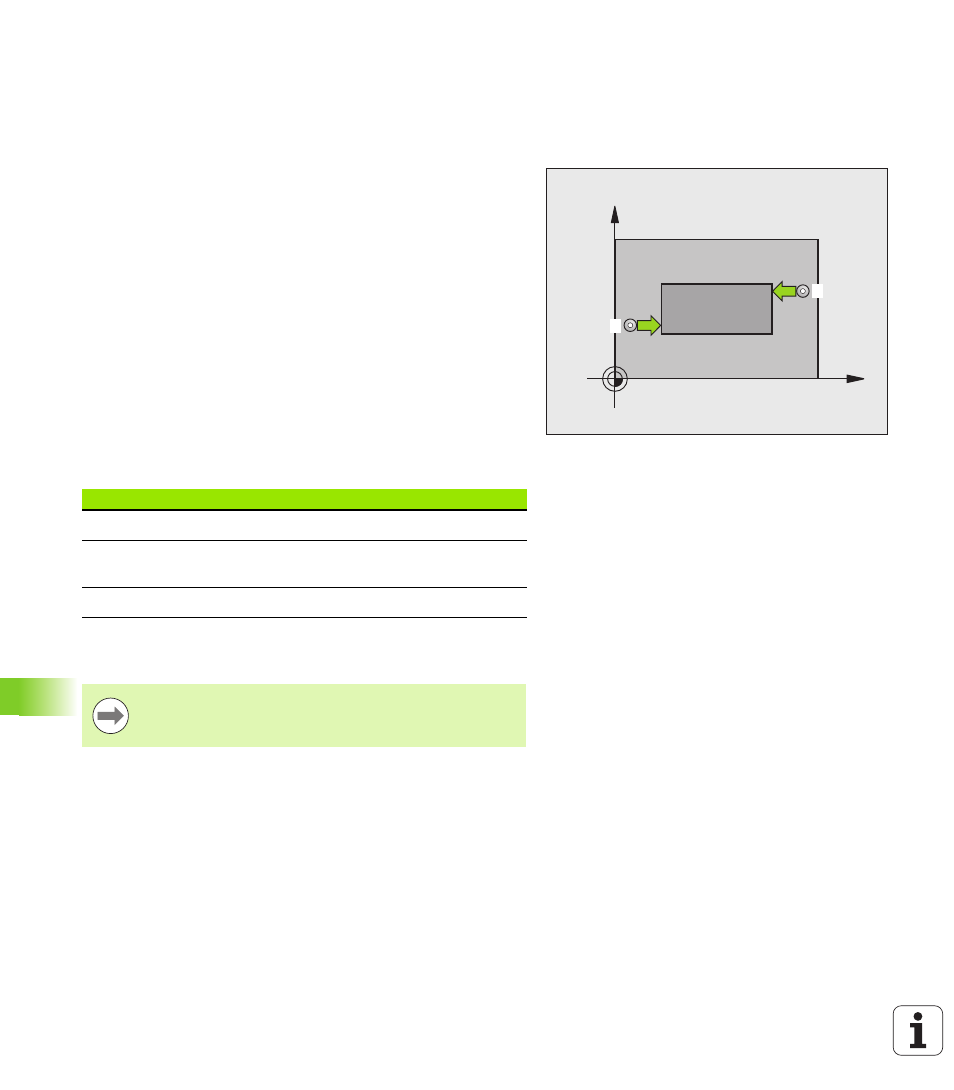

Le cycle palpeur 426 détermine la position et la largeur d'une traverse.
Si vous définissez les tolérances correspondantes dans le cycle, la
TNC compare la valeur effective à la valeur nominale et mémorise
l'écart dans un paramètre-système.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Exécuter
les cycles palpeurs” à la page 304) au point de palpage
1 . La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). 1. palpage toujours dans le sens
négatif de l'axe programmé
3 Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant et exécute la deuxième opération de palpage
4 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants:
Attention lors de la programmation:
X
Y
1
2
Numéro paramètre Signification
Q156 Valeur effective longueur mesurée
Q157 Valeur effective de la position de l'axe
médian
Q166 Ecart de la longueur mesurée
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
