15.13 PT DE REF SUR UN AXE
(cycle 419, DIN/ISO: G419)
Déroulement du cycle
Le cycle palpeur 419 mesure une coordonnée au choix sur un axe
pouvant être sélectionné et l'initialise comme point de référence. Si
vous le désirez, la TNC peut aussi inscrire la coordonnée mesurée
dans un tableau de points zéro ou dans le tableau Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Exécuter
les cycles palpeurs” à la page 304) au point de palpage programmé
1 . Ce faisant, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de palpage programmé
2 Pour terminer, le palpeur se déplace à la hauteur de mesure
programmée et enregistre la position effective en par simple
palpage
3 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (cf. „Enregistrer le point de référence
calculé” à la page 330).

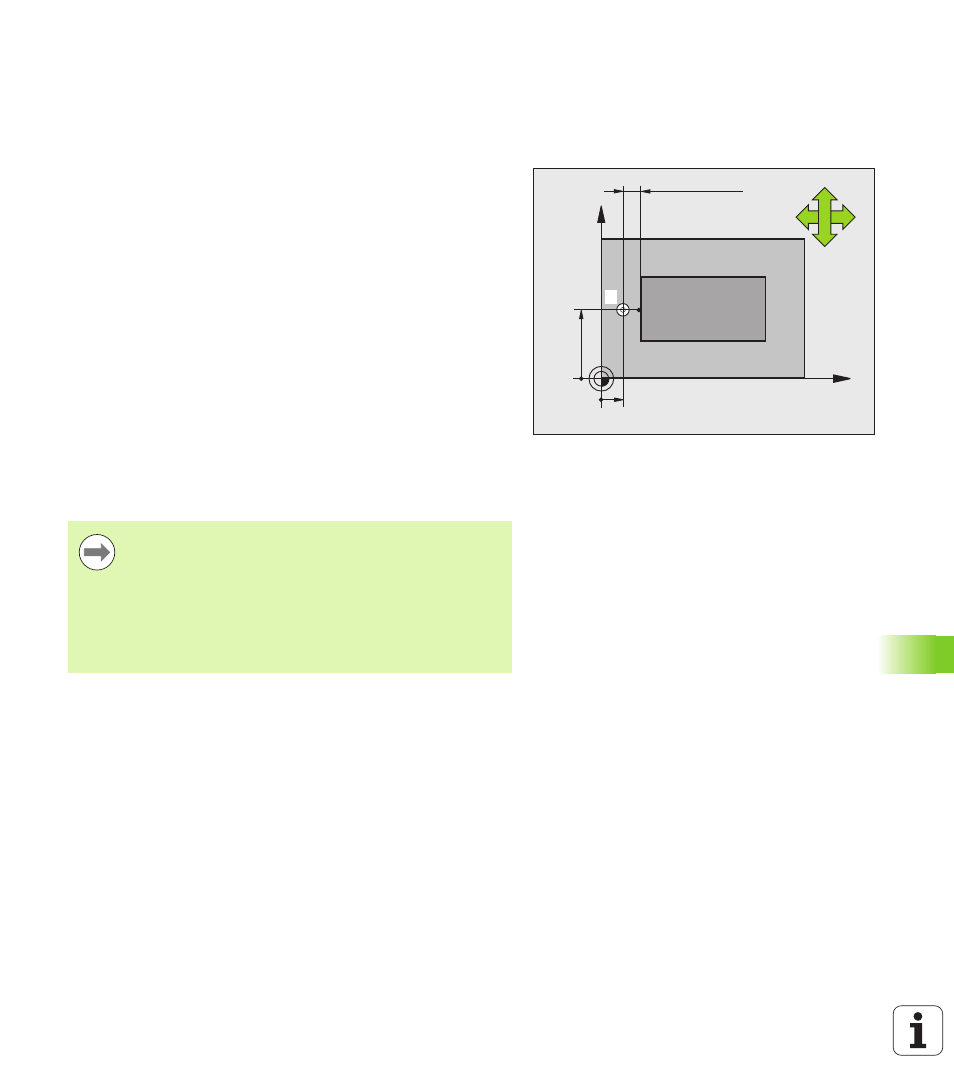

Attention lors de la programmation:
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
1
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Si vous utilisez le cycle 419 plusieurs fois de suite pour
enregistrer le point de référence sur plusieurs axes dans le
tableau Preset, vous devez alors, après chaque exécution
du cycle 419, activer le numéro du dernier Preset dans
lequel le cycle 419 a écrit (ceci n'est pas nécessaire si
vous écrasez le Preset actif).
