260 Cycles: Conversions de coordonnées
1
1
.1 Pr
incipes de base
11.1 Principes de base
Tableau récapitulatif
Grâce aux conversions de coordonnées, la TNC peut usiner à plusieurs
endroits de la pièce un contour déjà programmé en faisant varier sa
position et ses dimensions. La TNC dispose des cycles de conversion
de coordonnées suivants:
Effet des conversions de coordonnées
Début de l'effet: Une conversion de coordonnées devient active dès
qu'elle a été définie – et n'a donc pas besoin d'être appelée. Elle reste
active jusqu'à ce qu'elle soit annulée ou redéfinie.
Annulation d'une conversion de coordonnées:
„ Redéfinir le cycle avec valeurs du comportement standard, par
exemple, facteur échelle 1.0
„ Exécuter les fonctions auxiliaires M2, M30 ou la séquence END
PGM (dépend du paramètre-machine 7300)
„ Sélectionner un nouveau programme
„ Programmer la fonction auxiliaire M142 Informations modales sur
programme

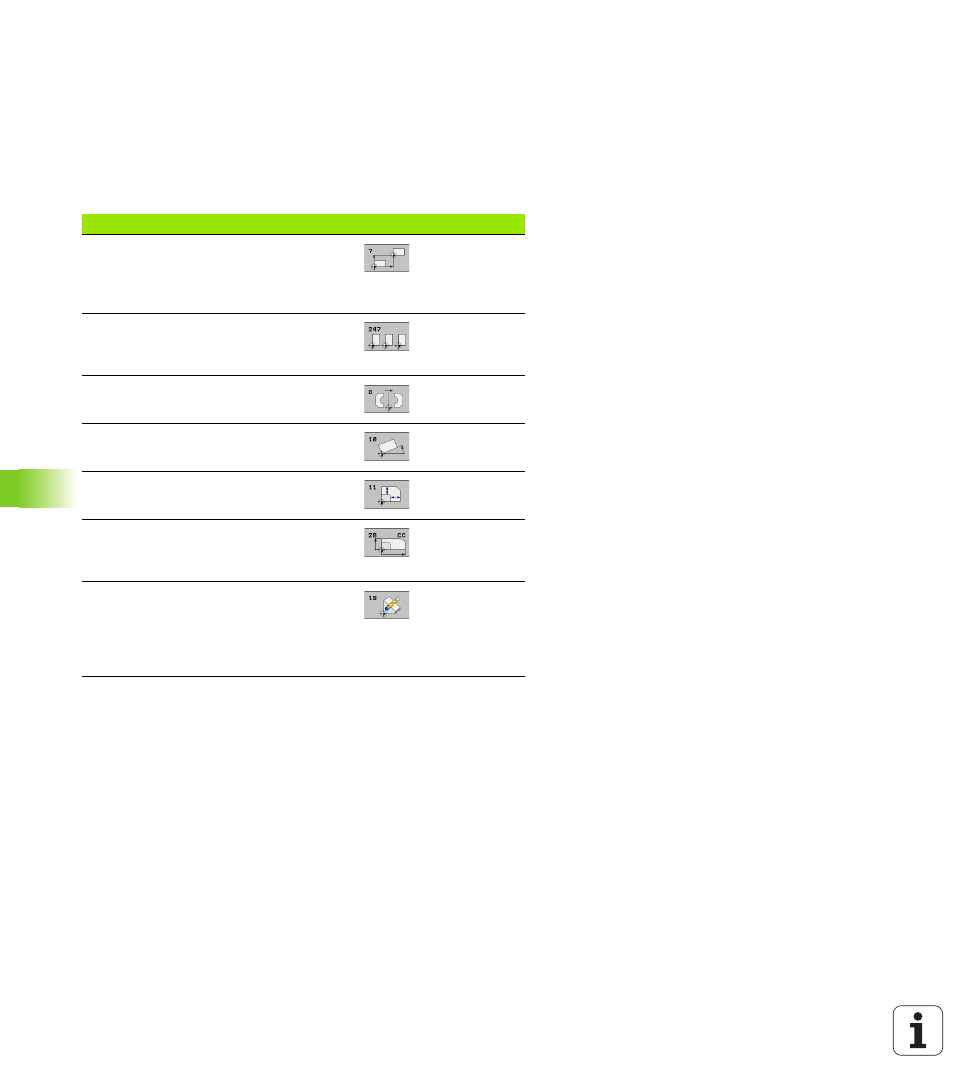

Cycle Softkey Page
7 POINT ZERO
Décalage des contours directement dans
le programme ou à partir de tableaux de
points zéro Page 261
247 INITIALISATION DU POINT DE REF.
Initialiser le point de référence en cours
d'exécution du programme Page 268
8 IMAGE MIROIR
Inversion des contours Page 269
10 ROTATION
Rotation contours dans le plan d'usinage Page 271
11 FACTEUR ECHELLE
Réduction/agrandissement des contours Page 273
26 FACT. ECHELLE SPECIF. DE L'AXE
Réduction/agrandissement des contours
avec fact. échelle spécif. de chaque axe Page 275
19 PLAN D'USINAGE
Exécution d'opérations d'usinage avec
inclinaison du système de coordonnées
pour machines équipées de têtes
pivotantes et/ou de plateaux circulaires Page 277
