iTNC 530 HEIDENHAIN 79
2.3 Modes de f
onctionnement

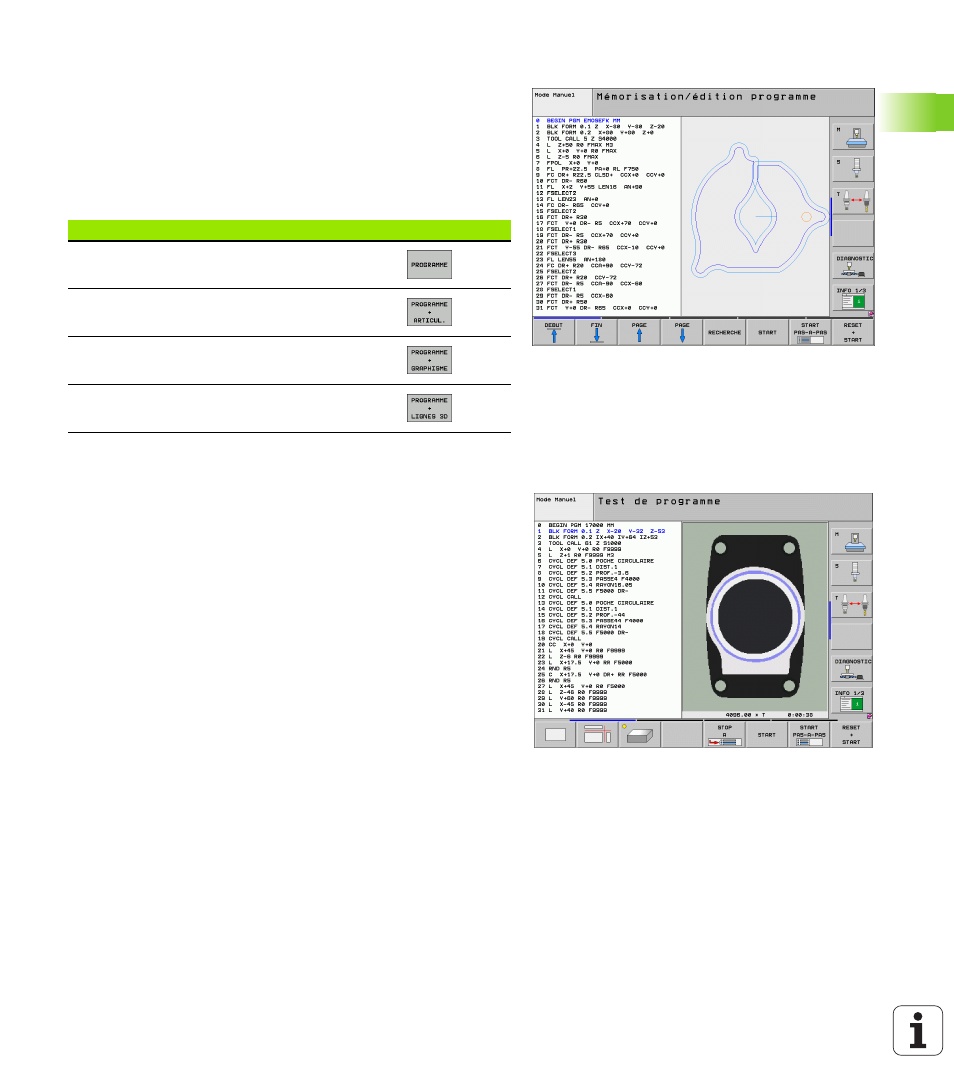

Mémorisation/édition de programme
Vous élaborez vos programmes d'usinage dans ce mode de
fonctionnement. La programmation de contours libres, les différents
cycles et les fonctions des paramètres Q constituent une aide et un
complément variés pour la programmation. Si on le désire, le
graphisme de programmation ou le graphisme filaire 3D (fonction FCL
2) affiche les trajectoires programmées.
Softkeys pour le partage de l'écran
Test de programme
La TNC simule les programmes et parties de programme en mode
Test de programme, par exemple pour détecter les incompatibilités
géométriques, les données manquantes ou erronées du programme
et les violations dans la zone de travail. La simulation s'effectue
graphiquement et selon plusieurs projections.
En liaison avec l'option de logiciel DCM (contrôle dynamique anti-
collision), vous pouvez vérifier le programme quant aux risques de
collision. Le TNC tient alors compte (comme pour le déroulement du
programme) de tous les éléments de la machine définis par son
constructeur ainsi que des matériels de serrage étalonnés.
Softkeys pour le partage de l'écran: cf. „Exécution de programme en
continu et Exécution de programme pas à pas”, page 80.
Fenêtre Softkey
Programme
à gauche: Programme, à droite: Articulation de
programme
à gauche: Programme, à droite: Graphisme de
programmation
à gauche: Programme, à droite: Graphisme filaire
3D
