14.8 Initialisation du point

de référ

e

nce a

v

e

c palpeur 3D

14.8 Initialisation du point de

référence avec palpeur 3D

Vue d'ensemble

Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point de référence sur la pièce bridée:

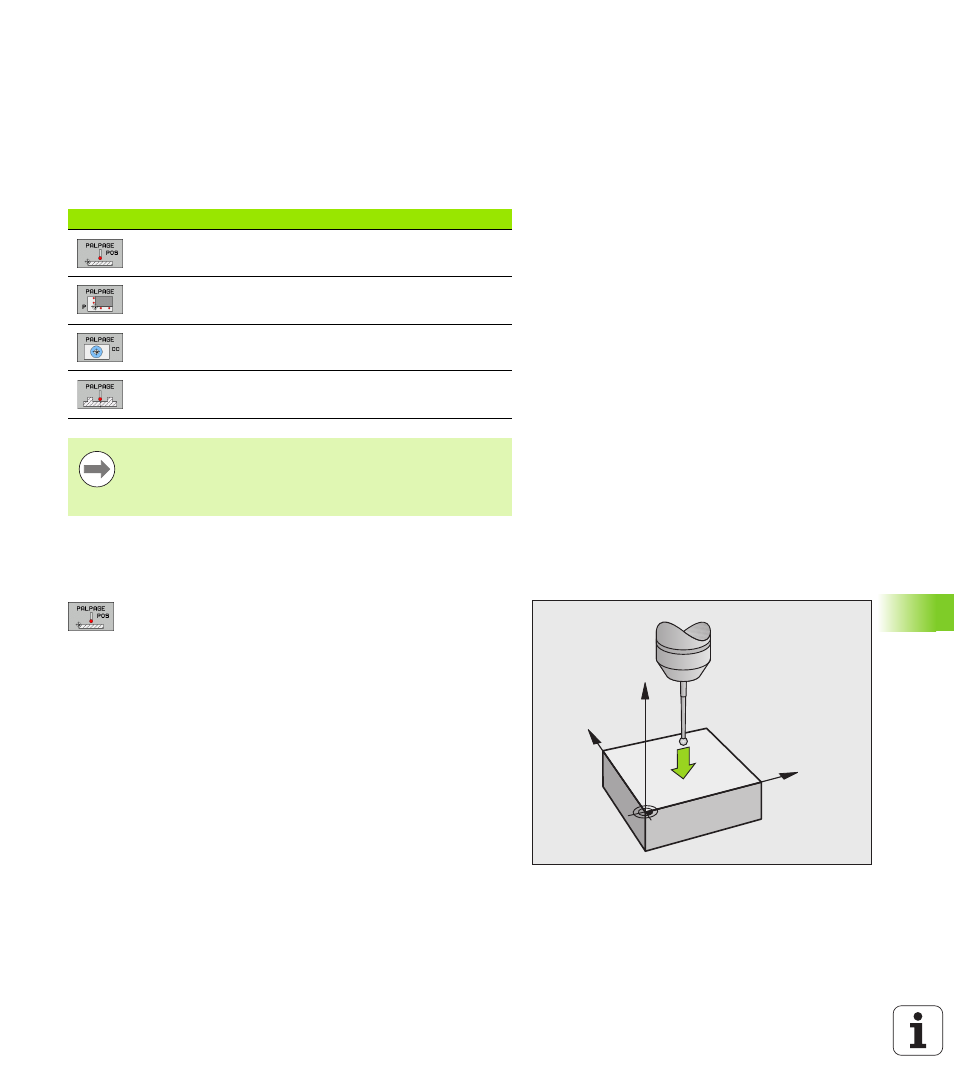

Initialiser le point de référence sur un axe au
choix

U

Sélectionner la fonction de palpage: Appuyer sur la

softkey PALPAGE POS

U

Positionner le palpeur à proximité du point de palpage

U

Sélectionner simultanément le sens de palpage et

l'axe sur lequel doit être initialisé le point de
référence, par ex. palpage de Z dans le sens Z–:
Sélectionner par softkey

U

Palpage: Appuyer sur la touche START externe

U

Point de référence

: Introduire la coordonnée

nominale, valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE ou inscrire la valeur dans un tableau (cf.
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans un tableau de points zéro”, page 527
ou cf. „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans le tableau Preset”, page 528
ou
cf. „Enregistrer les valeurs de mesure dans le tableau
de Presets de palettes”, page 529)

U

Quitter la fonction de palpage: Appuyer sur la touche

END

Softkey

Fonction

Page

Initialiser le point de référence dans un
axe donné avec

Page 535

Initialisation d'un coin comme point de
référence

Page 536

Initialisation du centre de cercle
comme point de référence

Page 537

Axe central comme point de référence

Page 538

Sachez que, lors d'un décalage actif du point zéro, la valeur
palpée se réfère toujours au preset actif (ou au dernier
point zéro initialisé en mode Manuel) bien que le décalage
du point zéro soit compensé dans l'affichage de position.

Y

X

Z
