198 Programmation: Programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our
6.3 Approche et sortie du contour
Récapitulatif: Formes de trajectoires pour
aborder et quitter le contour

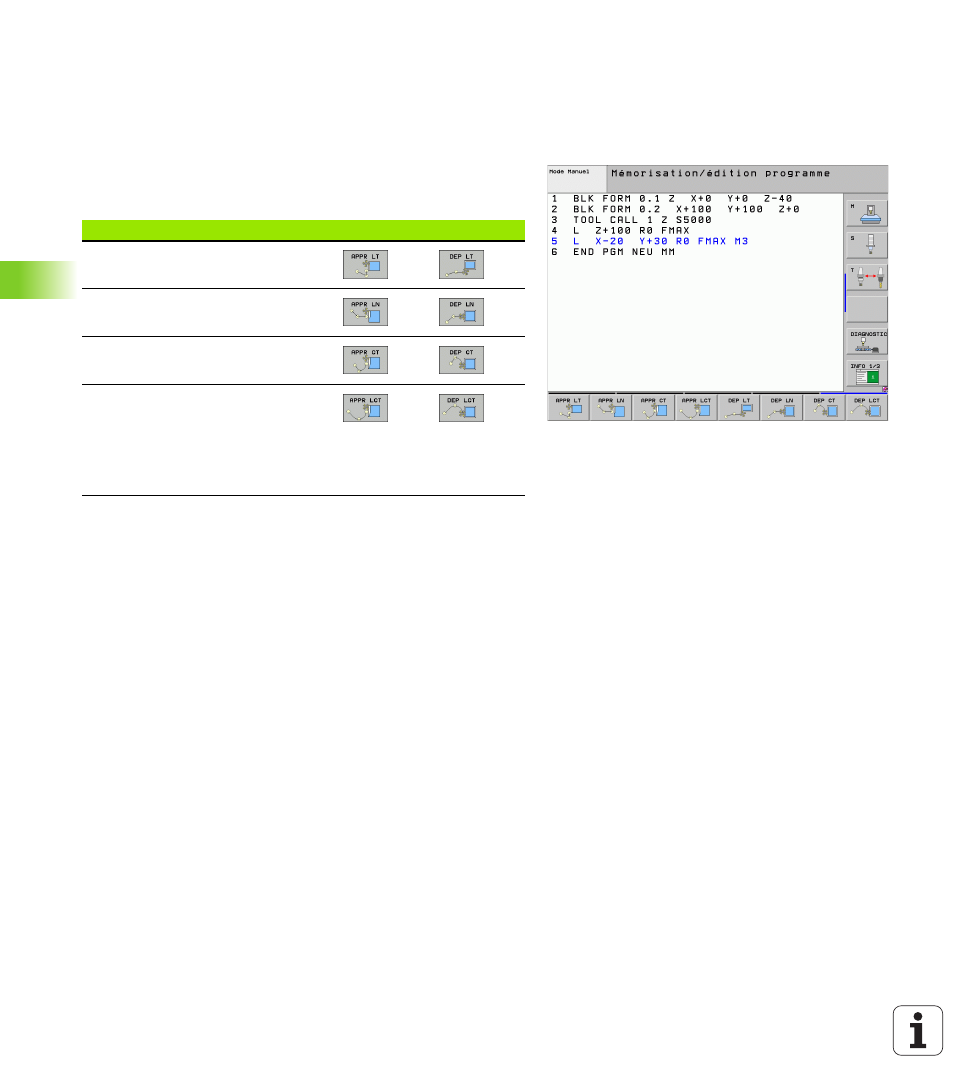

Les fonctions APPR (approche) et DEP (départ) sont activées avec la
touche APPR/DEP. Les formes de contour suivantes peuvent être
sélectionnées par softkeys:
Aborder et quitter une trajectoire hélicoïdale
En abordant et en quittant une trajectoire hélicoïdale (hélice), l'outil se
déplace dans le prolongement de l'hélice et se raccorde ainsi au
contour par une trajectoire circulaire tangentielle. Pour cela, utilisez la
fonction APPR CT ou DEP CT.
Fonction Approche Sortie
Droite avec raccordement tangentiel
Droite perpendiculaire au point du
contour
Trajectoire circulaire avec
raccordement tangentiel
Trajectoire circulaire avec
raccordement tangentiel au contour,
approche et sortie vers un point
auxiliaire à l'extérieur du contour, sur
un segment de droite avec
raccordement tangentiel
