iTNC 530 HEIDENHAIN
61
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce
Créer un programme-cycles

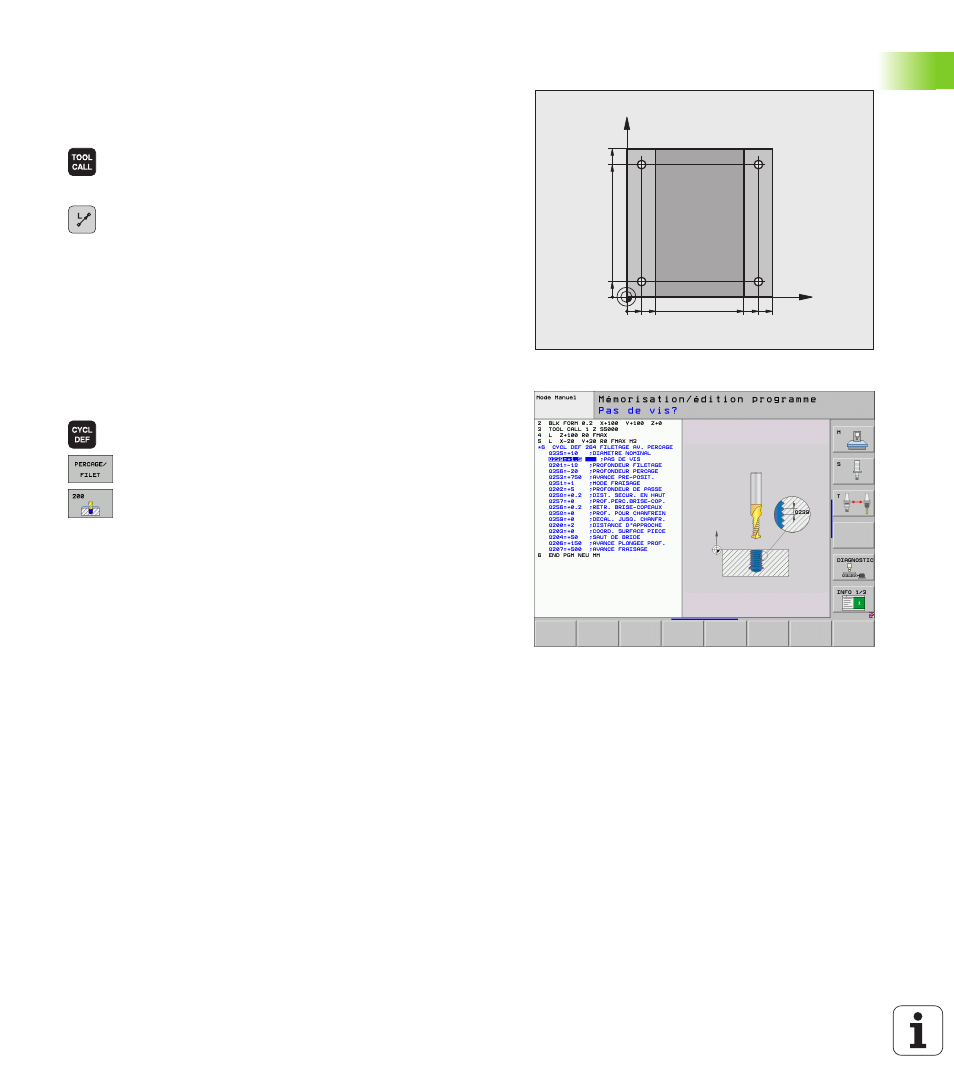

Les trous illustrés ci-contre (profondeur 20 mm) doivent être exécutés
avec un cycle de perçage standard. Vous avez déjà défini la pièce
brute.
U
Appeler l'outil: Introduisez les données de l'outil.
Validez l'introduction avec la touche ENT, ne pas
oublier l'axe d'outil
U
Dégager l'outil: Appuyer sur la touche d'axe orange Z
pour dégager dans l'axe d'outil et introduisez la valeur
correspondant à la position à aborder, par exemple
250. Valider avec la touche ENT
U
Correct.rayon: RL/RR/sans corr.?
Valider avec la
touche ENT: Ne pas activer la correction de rayon
U
Avance F=?
Valider avec la touche ENT: Déplacement
en avance rapide (FMAX)
U
Fonction auxiliaire M?
Valider avec la touche END:
La TNC enregistre la séquence de déplacement
introduite
U
Appeler le menu des cycles
U
Afficher les cycles de perçage
U
Sélectionner le cycle de perçage standard 200: La
TNC ouvre la boîte de dialogue pour définir le cycle.
Introduisez successivement tous les paramètres
demandés par la TNC et validez chaque introduction
avec la touche ENT. Sur la partie droite de l'écran, la
TNC affiche également un graphique qui représente
le paramètre correspondant du cycle
X
Y
20
10
100
100
10
90
90
80
