562 Test de programme et exécution de programme
16.1 Gr
aphismes

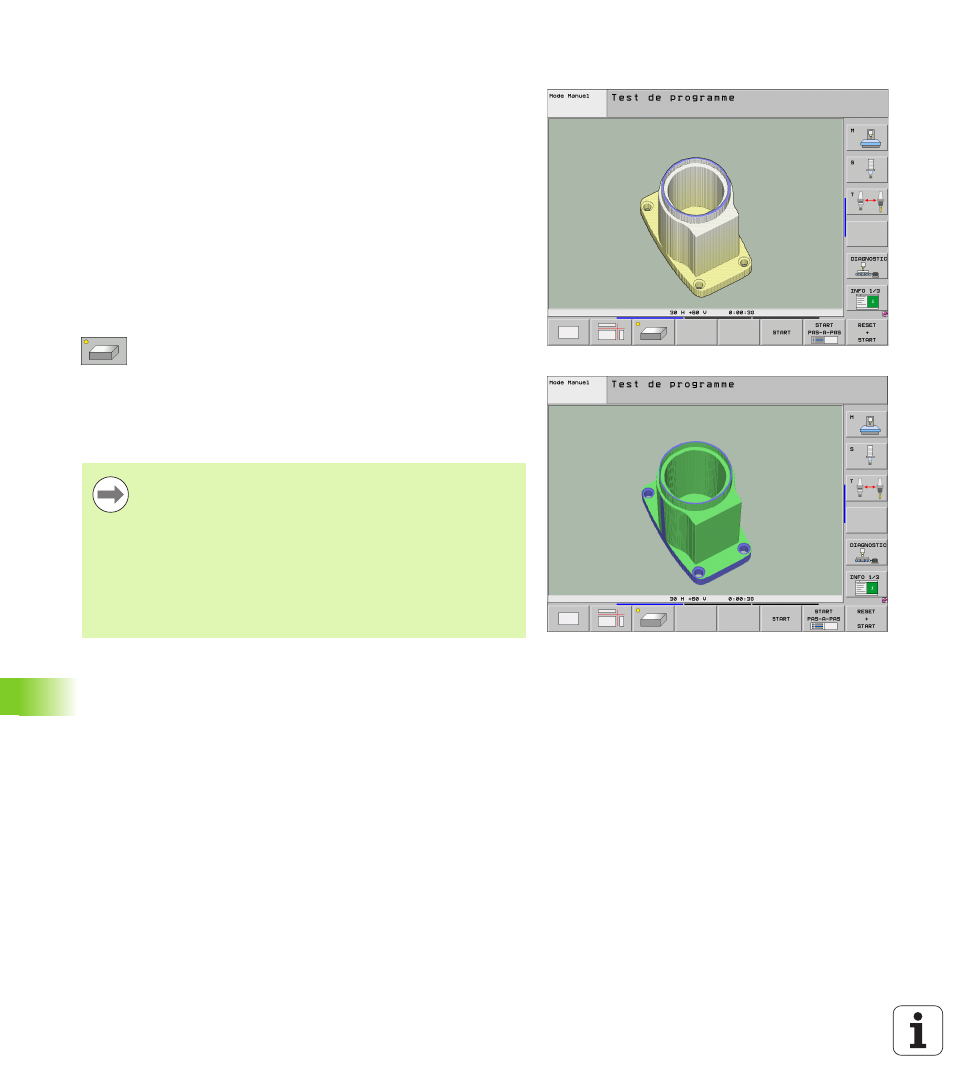

La représentation 3D
La TNC représente la pièce dans l’espace. Si vous disposez du
hardware adéquat, la TNC représente aussi les opérations d'usinage
dans le plan d'usinage incliné ou sur plusieurs faces avec son
graphisme 3D de haute résolution.
Vous pouvez faire pivoter avec les softkeys la représentation 3D
autour de l'axe vertical ou la faire basculer autour de l'axe horizontal.
Si vous avez raccordé une souris sur votre TNC, vous pouvez aussi
exécuter cette fonction en maintenant enfoncée la touche droite de la
souris.
Au début de la simulation graphique, vous pouvez représenter les
contours de la pièce brute sous forme de cadre.
Les fonctions zoom sont disponibles en mode Test de programme, cf.
„Agrandissement de la projection”, page 565.
U Sélectionner la représentation 3D par softkey. En
appuyant deux fois sur la softkey, vous accédez au
graphisme 3D à haute résolution. Cette commutation
n'est possible que si la simulation est déjà terminée.
Le graphisme à haute résolution représente la surface
de la pièce usinée de manière encore plus détaillée
La vitesse du graphisme 3D dépend de la longueur de
coupe (colonne LCUTS dans le tableau d'outils). Si 0 est
défini pour LCUTS (configuration par défaut), la simulation
calcule avec une longueur de coupe de longueur infinie, ce
qui induit une durée de traitement élevée. Si vous ne
voulez pas définir LCUTS, vous pouvez configurer le
paramètre-machine 7312 avec une valeur comprise entre
5 et 10. De cette manière, la TNC limite en interne la
longueur de coupe à une valeur calculée sur la base de
MP7312 multiplié par le diamètre de l'outil.
