472 Programmation: Usinage multiaxes
12.6 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)
12.6 Correction d'outil
tridimensionnelle (option de
logiciel 2)
Introduction

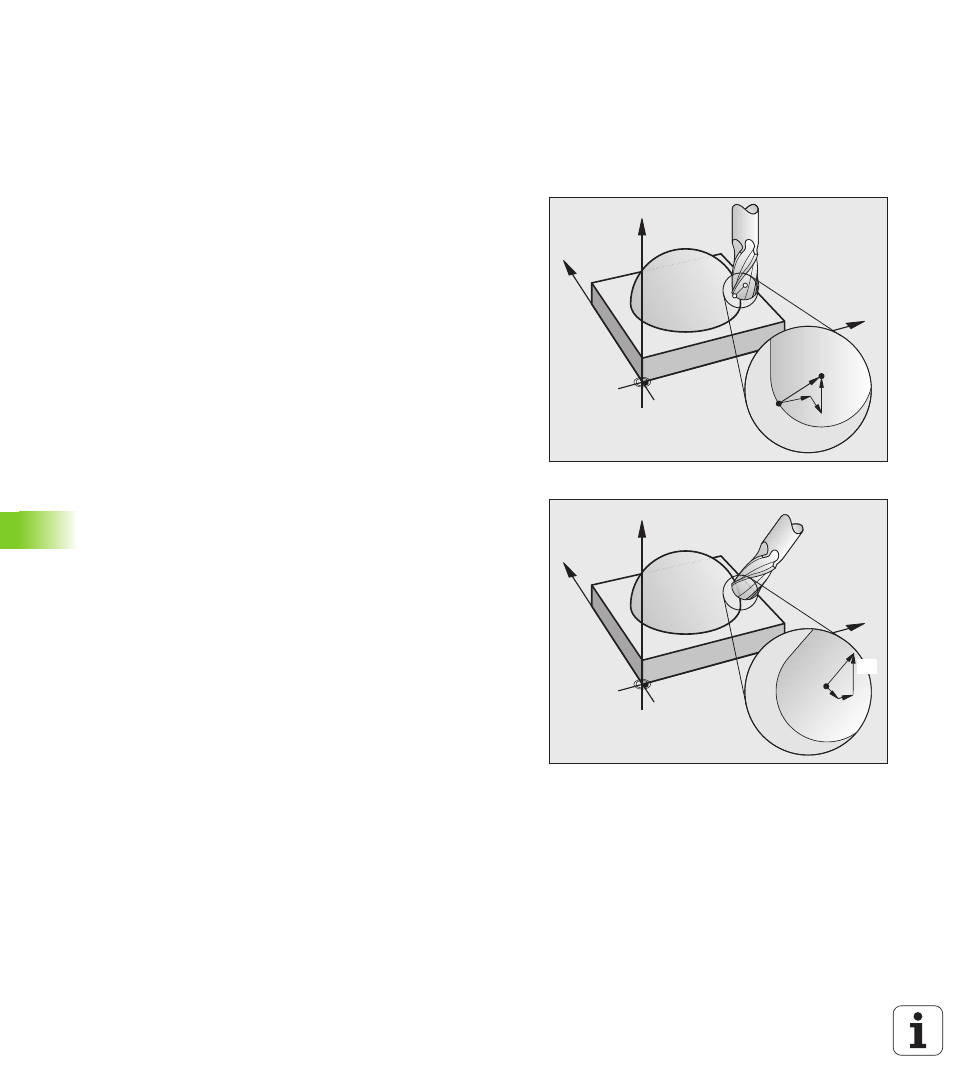

La TNC peut exécuter une correction d'outil tridimensionnelle
(correction 3D) pour des séquences linéaires. Outre les coordonnées
X, Y et Z du point final de la droite, ces séquences doivent contenir
également les composantes NX, NY et NZ du vecteur de normale à la
surface (cf. „Définition d'une normale de vecteur” à la page 473).
Si vous désirez en outre exécuter encore une orientation d'outil ou une
correction tridimensionnelle, ces séquences doivent contenir en plus
un vecteur de normale avec les composantes TX, TY et TZ définissant
l'orientation d'outil (cf. „Définition d'une normale de vecteur” à la
page 473).
Vous devez faire calculer par un système CFAO le point final de la
droite, les composantes des normales de surface ainsi que les
composantes pour l'orientation d'outil.
Possibilités d'utilisation
„ Utilisation d'outils dont les dimensions ne correspondent pas à
celles calculées par le système CFAO (correction 3D sans définition
de l'orientation d'outil)
„ Face Milling: Correction de la géométrie de la fraise dans le sens des
normales de surface (correction 3D sans et avec définition de
l'orientation d'outil). L'enlèvement de copeaux est réalisé de
manière primaire par la face frontale de l'outil
„ Peripheral Milling: Correction du rayon de la fraise, perpendiculaire
au sens de l'outil (correction de rayon tridimensionnelle avec
définition de l'orientation d'outil). L'enlèvement de copeaux est
réalisé de manière primaire par la face latérale de l'outil
Z
Y
X
P
T
NZ P
NX
NY
Z
Y
X
TX TY
TZ
