448 Programmation: Usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)

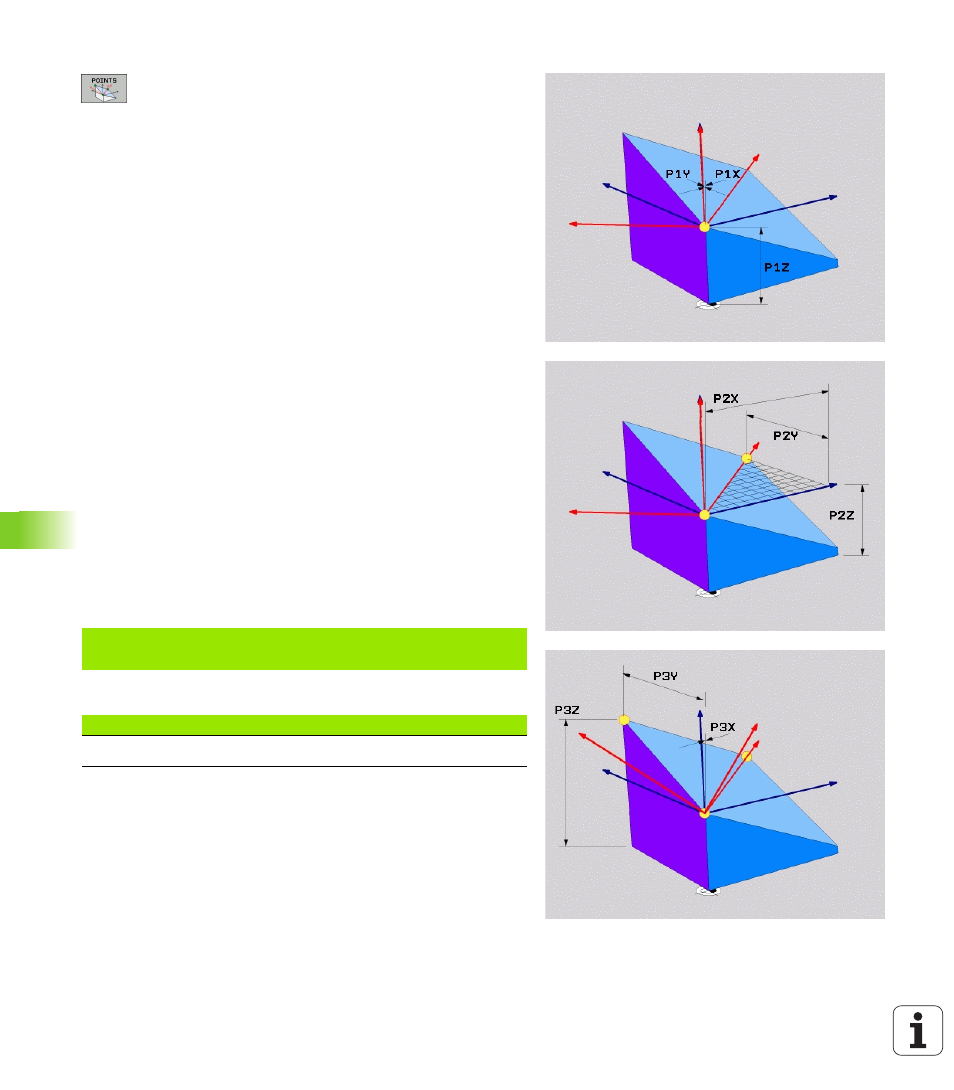

Paramètres d'introduction
U Coordonnée X 1er point du plan? : Coordonnée X P1X
du premier point du plan (cf. figure en haut et à droite)
U Coordonnée Y 1er point du plan? : Coordonnée Y P1Y
du premier point du plan (cf. figure en haut et à droite)
U Coordonnée Z 1er point du plan? : Coordonnée Z P1Z
du 1er point du plan (cf. figure en haut et à droite)
U Coordonnée X 2ème point du plan? : Coordonnée X
P2X du 2ème point du plan (cf. figure de droite, au
centre)
U Coordonnée Y 2ème point du plan? : Coordonnée Y
P2Y du 2ème point du plan (cf. figure de droite, au
centre)
U Coordonnée Z 2ème point du plan? : Coordonnée Z
P2Z du 2ème point du plan (cf. figure de droite, au
centre)
U Coordonnée X 3ème point du plan? : Coordonnée X
P3X du 3ème point du plan (cf. figure en bas et à
droite)
U Coordonnée Y 3ème point du plan? : Coordonnée Y
P3Y du 3ème point du plan (cf. figure en bas et à
droite)
U Coordonnée Z 3ème point du plan? : Coordonnée Z
P3Z du 3ème point du plan (cf. figure en bas et à
droite)
U Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 452)
Séquence CN
Abréviations utilisées
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abréviation Signification
POINTS points
