584 Test de programme et exécution de programme
16.4 Exécution de pr
ogr
amme
Test d'utilisation des outils
Pour pouvoir exécuter un test d'utilisation d'outils, les conditions
suivantes doivent être remplies:
„ Le bit2 du paramètre-machine 7246 doit être mis à 1
„ Le calcul de la durée d'usinage doit être actif en mode de
fonctionnement Test de programme
„ Le programme conversationnel Texte clair à vérifier doit avoir été
simulé entièrement en mode de fonctionnement Test de programme

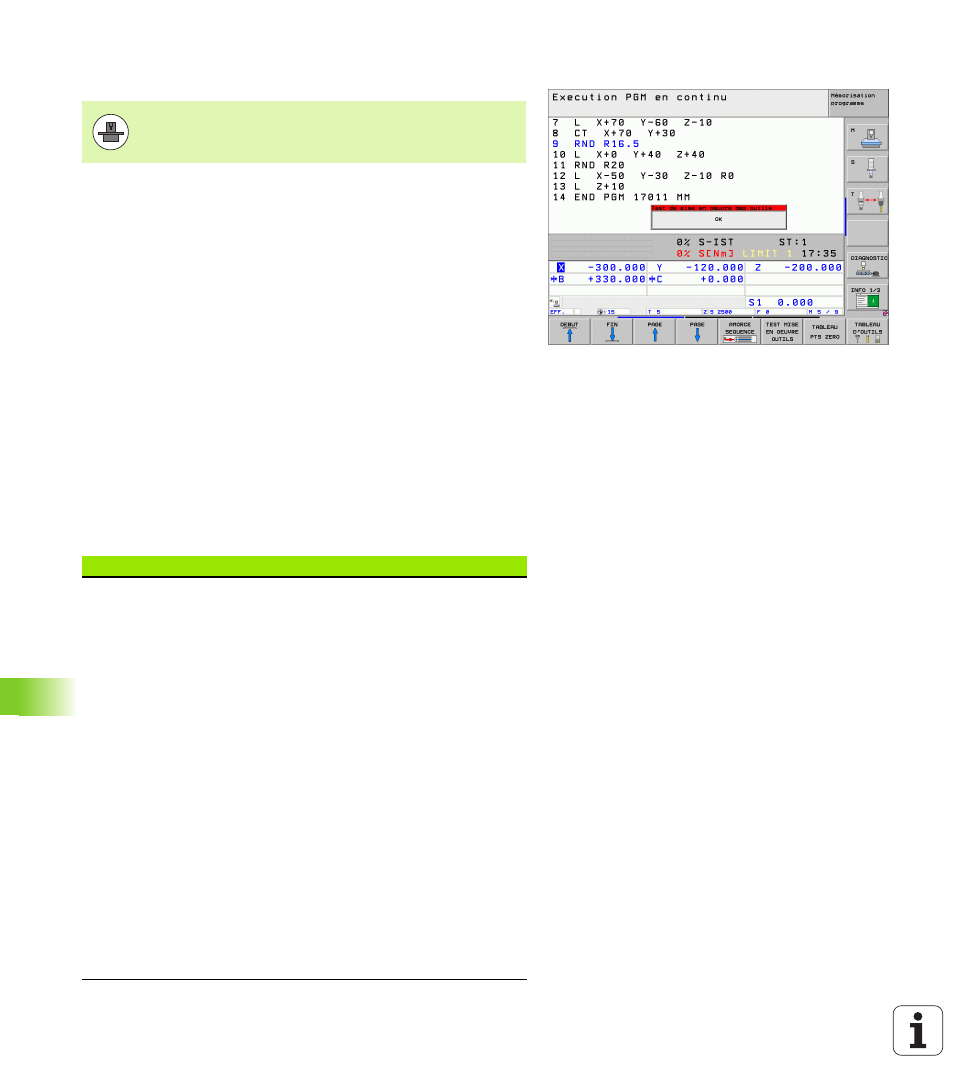

Avec la softkey TEST MISE EN ŒUVRE OUTILS, vous pouvez vérifier
en mode de fonctionnement Exécution de programme et avant de
lancer le programme, si les outils utilisés disposent d'une durée
d'utilisation restante suffisamment importante. La TNC compare les
valeurs effectives de durée d'utilisation contenues dans le tableau
d'outils aux valeurs nominales du fichier d'utilisation d'outils.
Lorsque vous appuyez sur la softkey, la TNC affiche le résultat du test
d'utilisation d'outils dans une fenêtre auxiliaire. Fermer la fenêtre
auxiliaire avec la touche CE.
La TNC enregistre les durées d'utilisation d'outils dans un fichier
séparé ayant l'extension pgmname.H.T.DEP. (cf. „Modifier la
configuration MOD de fichiers dépendants” à la page 610). Le fichier
d'utilisation d'outils contient les informations suivantes:
La fonction de test d'utilisation d'outils doit être activée
par le constructeur de la machine. Consultez le manuel de
votre machine.
Colonne Signification
TOKEN „ TOOL : Durée d'utilisation d'outil pour chaque
TOOL CALL . Les entrées sont classées en
ordre chronologique
„ TTOTAL : Durée d'utilisation totale d'un outil
„ STOTAL : Appel d'un sous-programme (y
compris les cycles); les entrées sont
classées en ordre chronologique
„ TIMETOTAL : La durée d'usinage totale du
programme CN est inscrite dans la colonne
WTIME
. Dans la colonne PATH, la TNC
enregistre le chemin d'accès au programme
CN concerné. La colonne TIME contient la
somme de toutes les lignes TIME
(seulement avec Marche broche et sans
déplacements en avance rapide). La TNC
met à 0 toutes les autres colonnes
„ TOOLFILE : Dans la colonne PATH, la TNC
enregistre le chemin d'accès au tableau
d’outils que vous avez utilisé pour le test du
programme. Lors du test d’utilisation
d'outils, la TNC peut ainsi déterminer si
vous avez exécuté le test du programme
avec TOOL.T
