iTNC 530 HEIDENHAIN
219
6.5 Cont
our
n
ag
es – Coor
données polair
es
6.5 Contournages – Coordonnées
polaires
Vue d'ensemble
Les coordonnées polaires vous permettent de définir une position par
un angle PA et une distance PR par rapport à un pôle CC défini
précédemment.
L'utilisation des coordonnées polaires est intéressante pour:
les positions sur des arcs de cercle
les plans avec données angulaires (ex. cercles de trous)

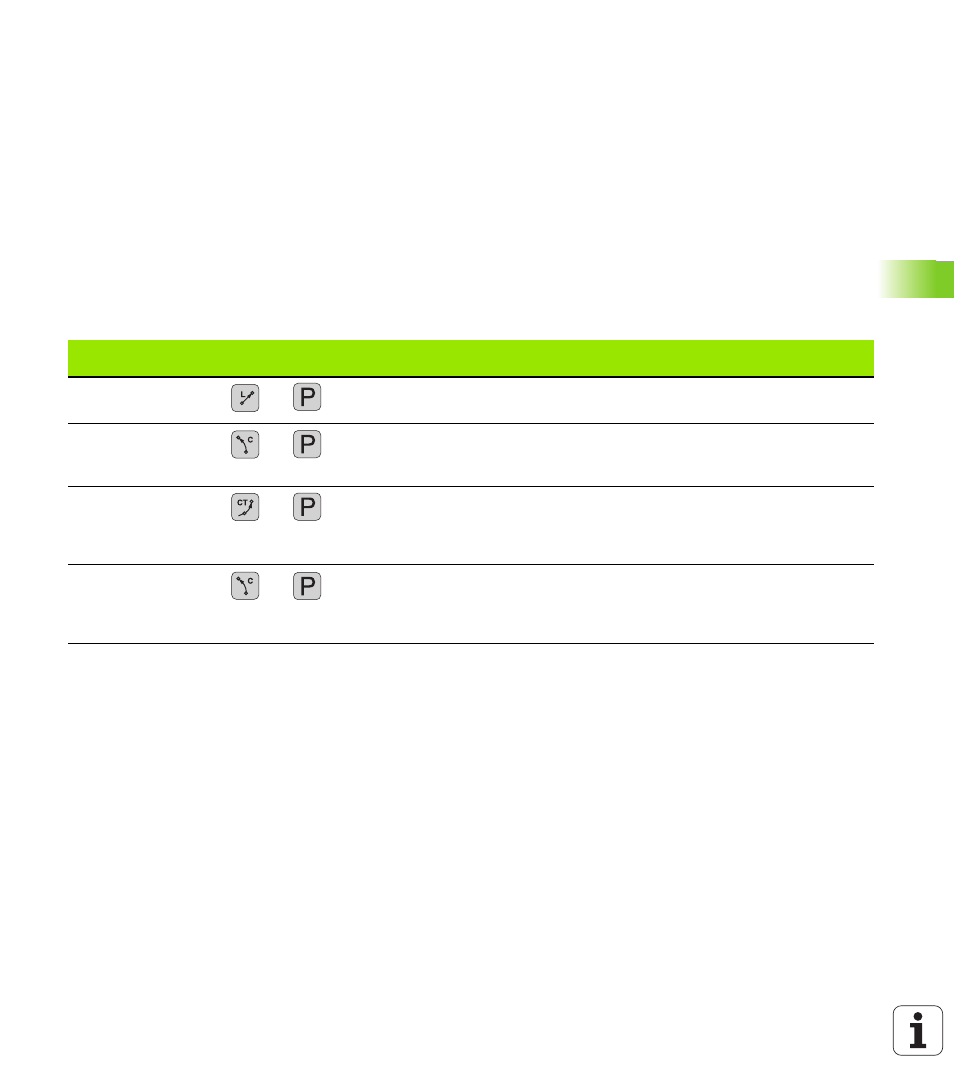

Vue d'ensemble des fonctions de contournages avec
coordonnées polaires
Fonction
Touche de
contournage
Déplacement d'outil
Données nécessaires
Page
Droite LP
+
Droite
Rayon polaire du point final de
la droite
Arc de cercle CP
+
Trajectoire circulaire autour du
centre de cercle/pôle vers le
point final de l'arc de cercle
Angle polaire du point final du
cercle, sens de rotation
Arc de cercle CTP
+
Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent
Rayon polaire, angle polaire du
point final du cercle
Trajectoire
hélicoïdale (hélice)
+
Conjonction d'une trajectoire
circulaire et d'une droite
Rayon polaire, angle polaire du
point final du cercle,
coordonnée du point final
dans l'axe d’outil
