12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
U Dist. pt rotation de pointe outil (en incrémental): La TNC
oriente l'outil (la table) autour de la pointe de l'outil. Au moyen du
paramètre DIST, vous décalez le point de rotation du déplacement
d'orientation par rapport à la position actuelle de la pointe de l'outil.
U Avance? F= : Vitesse pour l'orientation de l'outil
Orienter les axes rotatifs dans une séquence séparée
Si vous désirez orienter les axes rotatifs dans une séquence de
positionnement séparée (option STAY sélectionnée), procédez de la
manière suivante:
U Sélectionner une fonction PLANE au choix, définir l'orientation
automatique avec STAY. Lors de l'exécution de la fonction, la TNC
calcule les valeurs de positions des axes rotatifs présents sur votre
machine et les enregistre dans les paramètres-système Q120 (axe
A), Q121 (axe B) et Q122 (axe C)
U Définir la séquence de positionnement avec les valeurs angulaires
calculées par la TNC
Exemples de séquences CN: Orienter une machine équipée d'un
plateau circulaire C et d'une table pivotante A à un angle dans l'espace
B+45°.
1
1
1
1
Attention!

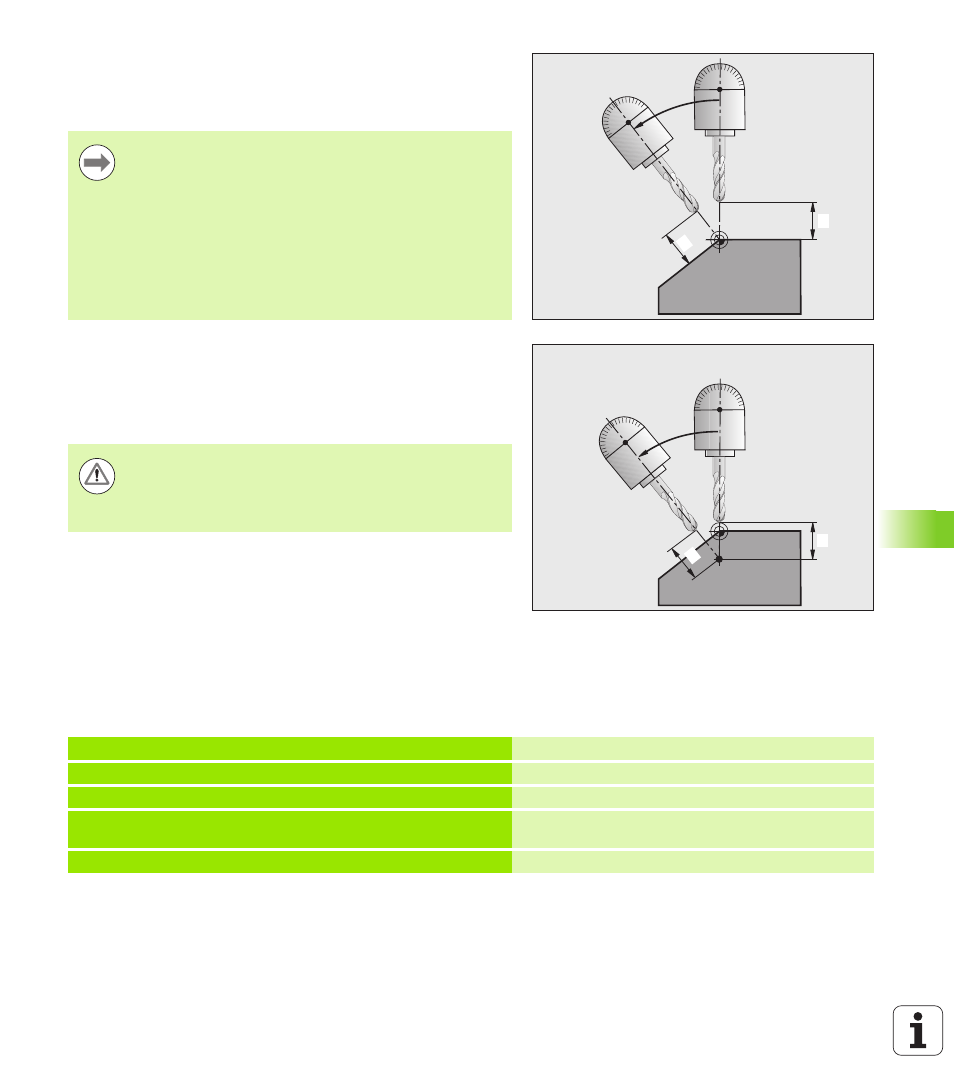

„ Avant l'orientation, si l'outil se trouve à la distance que
vous avez programmée par rapport à la pièce , d'un point
de vue relatif, il se trouve alors à la même position après
l'orientation (cf. figure de droite, au centre,
1 = DIST)
„ Avant l'orientation, si l'outil ne se trouve pas à la
distance que vous avez programmée par rapport à la
pièce , d'un point de vue relatif, il se trouve alors décalé
à la position d'origine après l'orientation (cf. figure en
bas et à droite,
1 = DIST)
Danger de collision!
Pré-positionner l'outil de manière à éviter toute collision
entre l'outil et la pièce (matériels de serrage) lors de son
orientation
...
12 L Z+250 R0 FMAX Positionnement à la hauteur de sécurité
13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY Définir la fonction PLANE et l'activer
14 L A+Q120 C+Q122 F2000 Positionner l'axe rotatif en utilisant les valeurs
calculées par la TNC
... Définir l'usinage dans le plan incliné
