444 Programmation: Usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Paramètres d'introduction

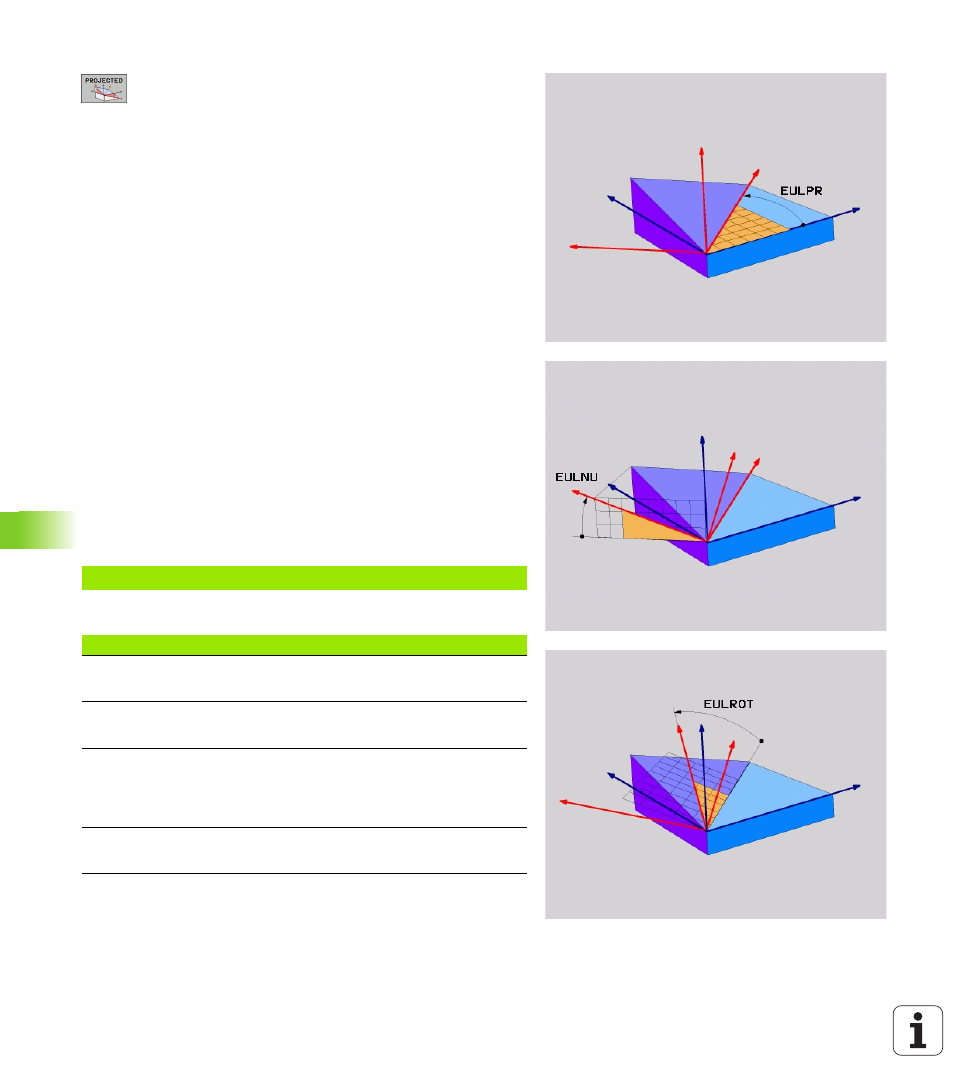

U Angle rot. plan coord. princip.? : Angle de rotation
EULPR autour de l'axe Z (cf. figure en haut et à droite)
Remarque:
„ Plage d'introduction: -180.0000° à 180.0000°
„ L'axe 0° est l'axe X
U Angle d’inclinaison axe d’outil? : Angle
d'inclinaison EULNUT du système de coordonnées
autour de l'axe X qui a subi une torsion de la valeur de
l'angle de précession (cf. figure de droite, au centre).
Remarque:
„ Plage d'introduction: 0° à 180.0000°
„ L'axe 0° est l'axe Z
U Angle ROT du plan incliné? : Rotation EULROT du
système de coordonnées incliné autour de l'axe Z
incliné (par analogie, correspond à une rotation avec
le cycle 10 ROTATION). Avec l'angle de rotation, vous
pouvez déterminer de manière simple le sens de l'axe
X dans le plan d'usinage incliné (cf. figure en bas et à
droite). Remarque:
„ Plage d'introduction: 0° à 360.0000°
„ L'axe 0° est l'axe X
U Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 452)
Séquence CN
Abréviations utilisées
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abréviation Signification
EULER Mathématicien suisse ayant défini les angles
eulériens
EULPR Angle de Précession: Angle décrivant la rotation
du système de coordonnées autour de l'axe Z
EULNU Angle de Nutation: Angle décrivant la rotation du
système de coordonnées autour de l'axe X qui a
subi une torsion de la valeur de l'angle de
précession
EULROT Angle de Rotation: Angle décrivant la rotation du
plan d'usinage incliné autour de l'axe incliné Z
