534 Mode manuel et dégauchissage
14.7 Compensation du désaxag
e de la pièce a
v
e
c un palpeur 3D

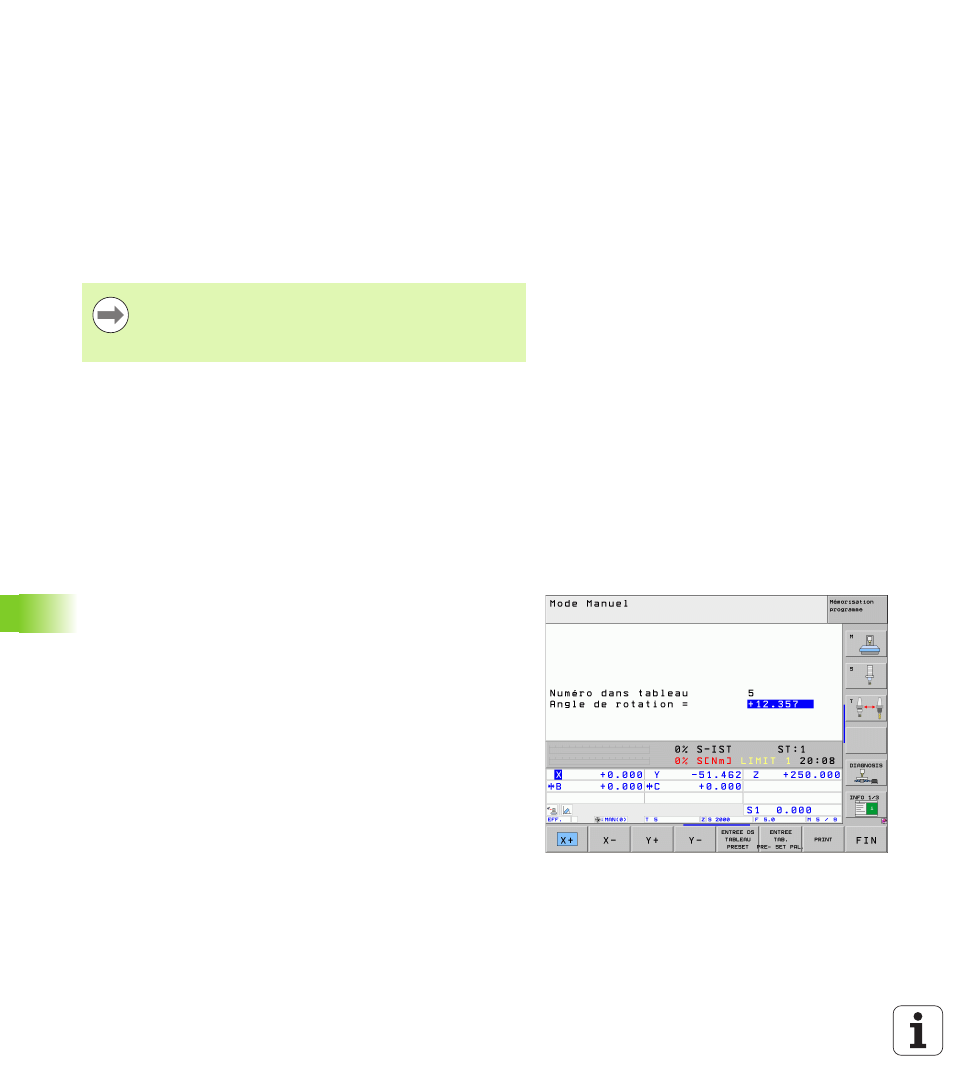

Enregistrer la rotation de base dans le tableau
Preset
U Après l'opération de palpage, introduire le numéro de Preset dans le
champ Numéro dans tableau: dans lequel la TNC doit enregistrer la
rotation active
U Appuyer sur la softkey ENTRÉE DS TABLEAU PRESET pour
enregistrer la rotation de base dans le tableau Preset
Enregistrer la rotation de base dans le tableau de
Presets de palettes
U Après l'opération de palpage, introduire le numéro de Preset dans le
champ Numéro dans tableau: dans lequel la TNC doit enregistrer la
rotation active
U Appuyer sur la softkey ENTRÉE DS TABLEAU PRESET PALETTE
pour enregistrer la rotation de base dans le tableau de Presets de
palettes
La TNC affiche un preset de palette actif dans l'affichage d'état
supplémentaire (cf. „Informations générales sur les palettes (onglet
PAL)” à la page 84).
Afficher la rotation de base
Lorsque vous sélectionnez à nouveau PALPAGE ROT, l'angle de la
rotation de base apparaît dans l'affichage de l'angle de rotation. La
TNC affiche également l'angle de rotation dans l'affichage d'état
supplémentaire (INFOS POS.)
L’affichage d’état fait apparaître un symbole pour la rotation de base
lorsque la TNC déplace les axes de la machine conformément à la
rotation de base.
Annuler la rotation de base
U Sélectionner la fonction de palpage: Appuyer sur la softkey
PALPAGE ROT
U Introduire l'angle de rotation „0“, valider avec la touche ENT
U Quitter la fonction de palpage: Appuyer sur la touche END
Pour pouvoir enregistrer une rotation de base dans le
tableau de Presets de palettes, vous devez activer un
preset zéro avant l'opération de palpage. Un preset zéro
contient la valeur zéro sur tous les axes du tableau Preset!
