iTNC 530 HEIDENHAIN 239
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

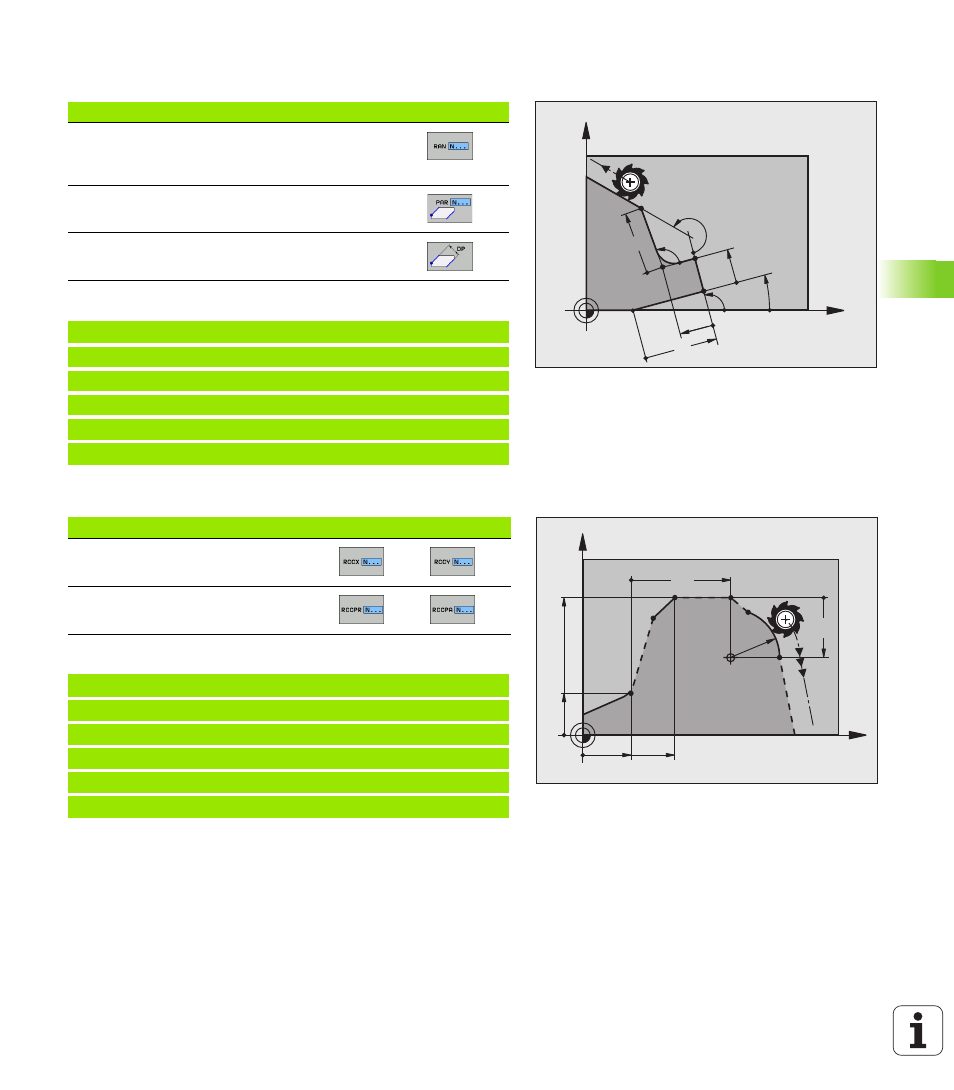

Rapport relatif à la séquence N: Sens et distance de l'élment de
contour
Exemple de séquences CN
Rapport relatif à la séquence N: Centre de cercle CC
Exemple de séquences CN
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
Données connues Softkey
Angle entre droite et autre élément de contour ou
entre la tangente d'entrée sur l'arc de cercle et l'autre
élément du contour
Droite parallèle à un autre élément de contour
Distance entre droite et élément de contour parallèle
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
18 10
35
10
R10
20
CC
15
Données connues Softkey
Coordonnées cartésiennes du centre
de cercle se référant à la séquence N
Coordonnées polaires du centre de
cercle se référant à la séquence N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
