6.6 Contournages –
Programmation flexible de
contours FK
Principes de base
Les plans de pièces dont la cotation n’est pas conforme à la
programmation des CN contiennent souvent des coordonnées non
programmables avec les touches de dialogue grises. Par exemple:
des coordonnées connues peuvent être situées sur l’élément de
contour ou à proximité de celui-ci,
des coordonnées peuvent se rapporter à un autre élément ou
des indications de sens et données relatives à l'allure générale du
contour peuvent être connues.
Vous programmez ces données directement avec la programmation
flexible de contours FK. La TNC calcule le contour à partir des
coordonnées connues et facilite le dialogue de programmation par le

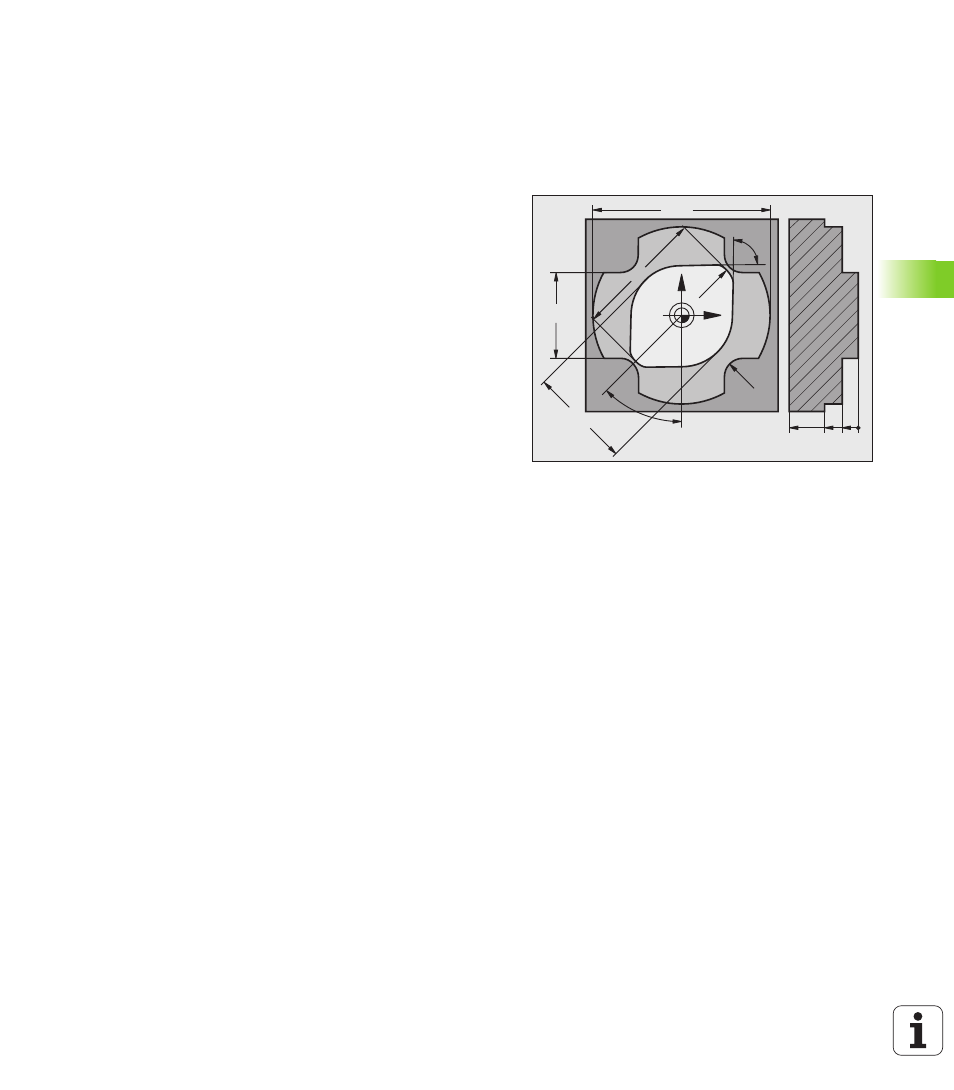

graphisme interactif FK. La figure en haut, à droite illustre une cotation
que vous pouvez introduire très simplement en programmation FK.
Y
X
0
5
10
20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
